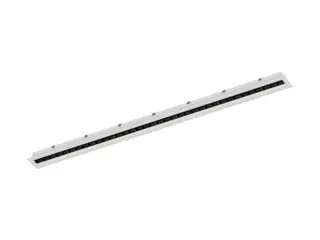

Product view
Product in context
VZ-41
Linearer Schlitzauslass für den Decken- und Wandeinbau - 41 mm
- Erhältlich als Standardmodul oder in Wand-zu-Wand-Ausführung
- Modullänge: 1000 mm, 1500 mm, 2000 mm
- Standardfarbe Weiß RAL 9003
- Als ein, zwei, drei oder vierschlizige Ausführung (mehr Schlitze auf Anfrage)
- Multivariabel einstellbar
- Ebener Strahl sowie viele Einzelstrahlen in einem Bereich von 180° möglich
- Leichtes Aluminium-Strangpressprofil
- Natureloxiert oder beschichtet (RAL oder NCS)
- Eckmodule auf Gehrung erhältlich
- Luftleitelemente aus schlagfestem Kunststoff in Standardfarben
- Zubehör
- Auflageprofile
- Endwinkel, links und/oder rechts
- Endplatte
- Lochblechdrossel im Stutzen
- Anschlusskasten (wahlweise isoliert)
| VZ-41 Vertikalstrahl | ||||||||
| Anzahl der Schlitze (n) | LWA = 25 dB | LWA = 30 dB | LWA = 35 dB | LWA = 40 dB | ||||
| V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | |
| 1 | 26 | 92 | 30 | 109 | 36 | 129 | 42 | 152 |
| 2 | 35 | 127 | 43 | 154 | 52 | 186 | 62 | 224 |
| 3 | 46 | 166 | 55 | 199 | 66 | 238 | 79 | 285 |
| 4 | 54 | 196 | 66 | 237 | 79 | 286 | 96 | 346 |
| VZ-41 Horizontalstrahl | ||||||||
| Anzahl der Schlitze (n) | LWA = 25 dB | LWA = 30 dB | LWA = 35 dB | LWA = 40 dB | ||||
| V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | |
| 1 | 24 | 88 | 29 | 105 | 34 | 124 | 41 | 147 |
| 2 | 38 | 137 | 45 | 163 | 54 | 195 | 65 | 233 |
| 3 | 47 | 168 | 56 | 201 | 67 | 242 | 81 | 290 |
| 4 | 57 | 206 | 69 | 248 | 83 | 298 | 99 | 358 |
