General

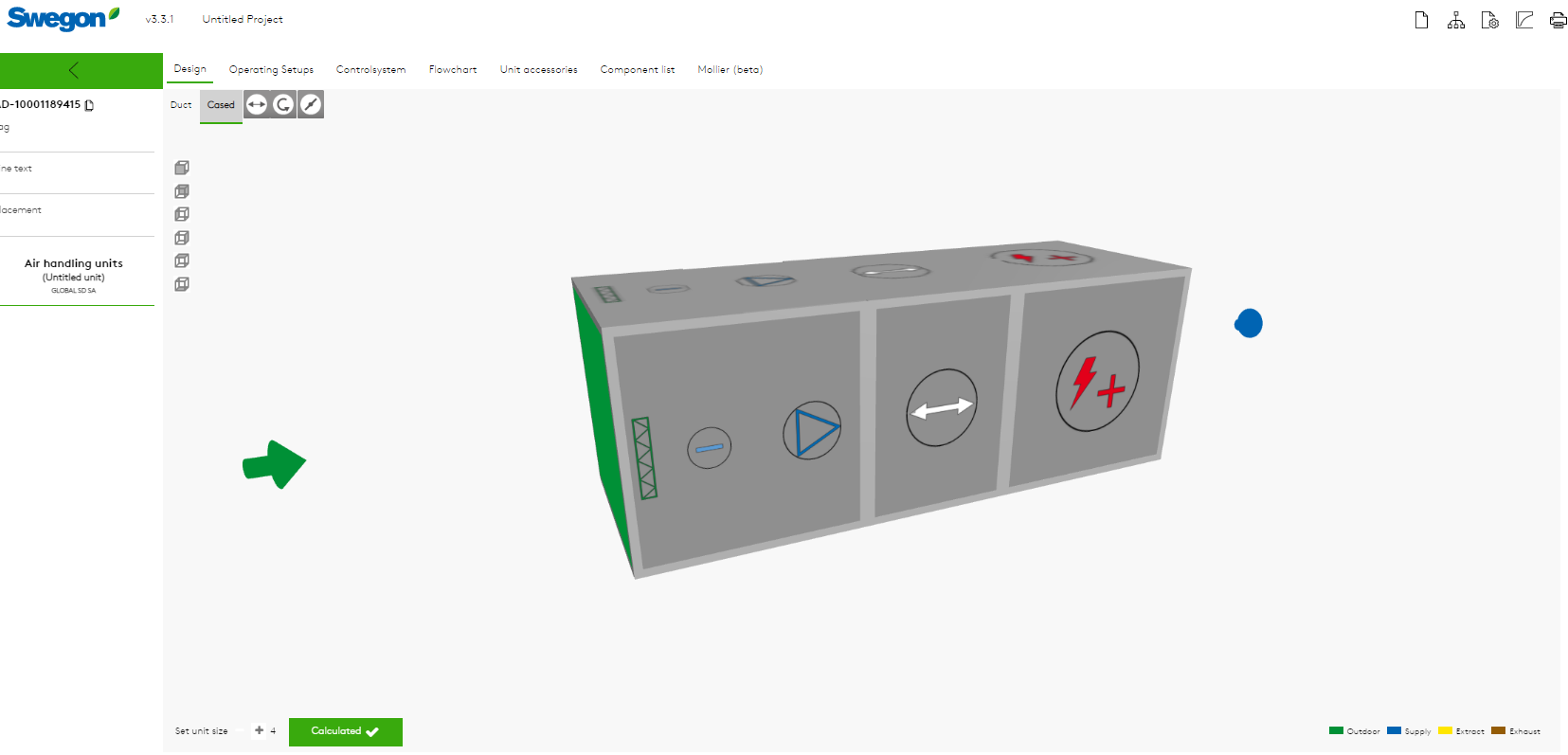

AHU Design es un software de selección en línea basado en la web y es compatible con los navegadores Chrome y Microsoft Edge. El software utiliza los datos climáticos de Meteo.

A cada selección se le asigna un número de referencia único, llamado número AD, que se puede compartir/copiar. También se pueden compartir proyectos que incluyan varias selecciones con otros usuarios para facilitar la colaboración.​

Programa de selección de UTAs certificado:​

• AHU Design está certificado por Eurovent. ​
• Soporte para RLT, VDI 6022 y Passive House Institute.

Links

• AHU Design
• Eurovent
• RLT
• Passive House Institute

Exportaciones CAD

Desde AHU Design puede exportar la información del contenido a un archivo .dxf. Si utiliza MagiCAD, descargue el plugin Swegon MagiCAD para transferir el contenido 3D y los datos de cálculo.

• DXF – Es posible exportar el modelo 3D, pero también el diagrama de flujo, el diagrama de cableado y la descripción funcional.
  ​
• Plugin de MagiCAD para exportar modelos 3D de UTA y cálculos a AutoCAD y Revit.​​

Links

• Tutorials
• Plugin to MagiCAD for AutoCAD or Revit

Documentación

AHU Design ofrece la posibilidad de generar muchos informes diferentes en distintos formatos (PDF, Word, etc.). Es posible personalizar las impresiones en términos de contenido y pie de página.

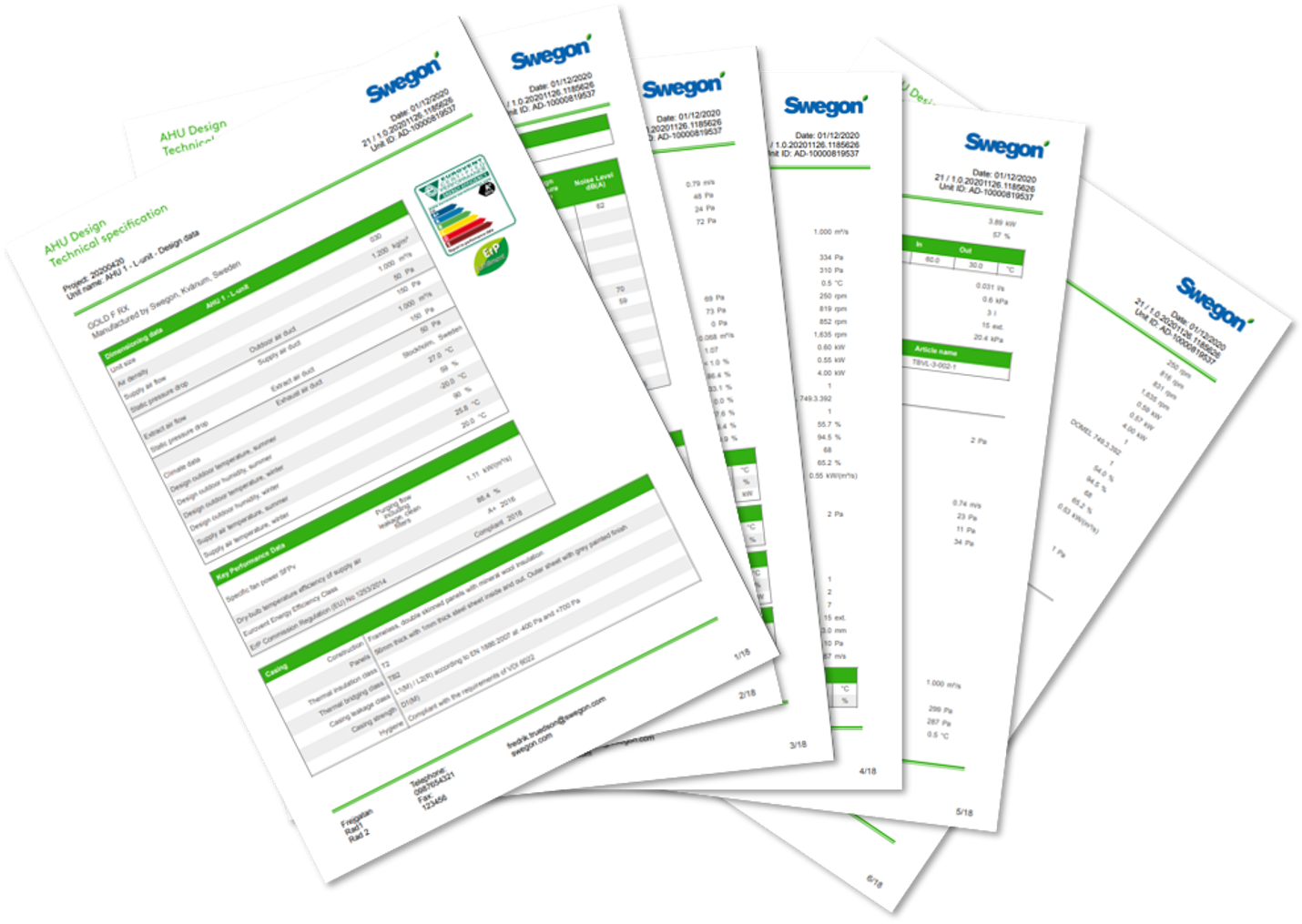

La completa documentación técnica y los impresos incluyen:​

• Documentación de los diagramas de los ventiladores​
• Impresión y comparación de la energía​
• Impresión de ERP​
• Croquis​
• Sistemas de control​
  • Diagrama de cableado​
  • Diagrama de flujo​
• Especificación del módulo​
• Texto de especificación

Cálculo de la energía

AHU Design permite calcular la energía, el coste energético y el LCC (Life Cycle Cost), también es posible realizar comparaciones energéticas entre diferentes unidades de tratamiento de aire.

El cálculo de la energía se basa en la ubicación especificada, que proporciona datos climáticos (de Meteonorm), el precio de la energía para los diferentes tipos de energía se utiliza para el cálculo del coste energético. El tiempo de uso, el tipo de interés y el incremento de precio para cada tipo de energía se utilizan para el cálculo del LCC, los datos de entrada se especifican en los ajustes climáticos.

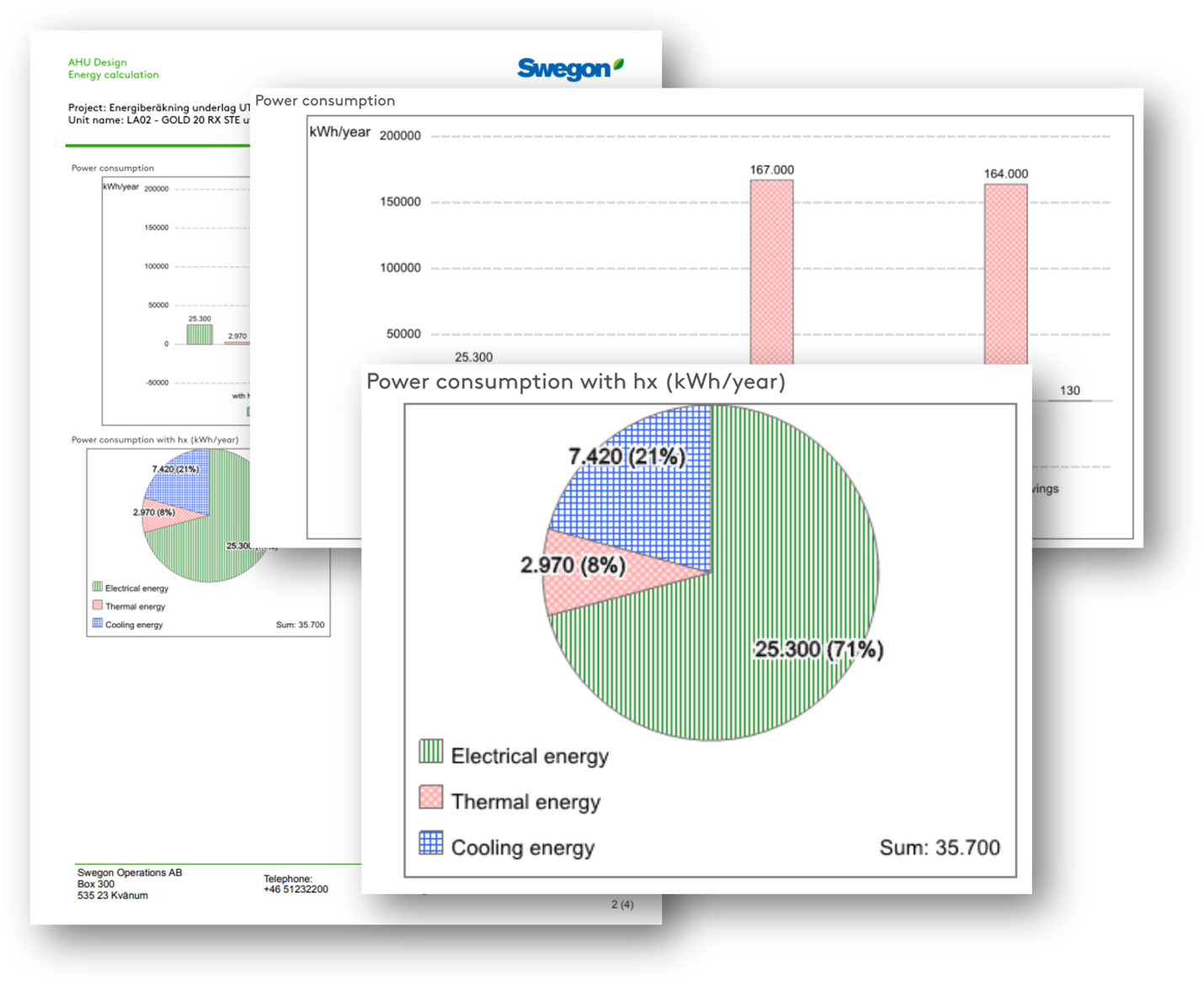

El menú de impresión ofrece la posibilidad de seleccionar la información deseada, como el cálculo de la energía y los diagramas de energía. También están disponibles los diagramas con fines de presentación.

• Cálculo de energía - presenta la energía para cada tipo de energía ​
• Coste de funcionamiento - muestra el coste de la energía para cada tipo de energía y el coste total de la energía ​
• LCC - muestra el coste energético durante el tiempo de funcionamiento previsto ​
• Comparación de energía: compara el rendimiento energético de diferentes unidades ​
• Configuración de funcionamiento: permite calcular la energía para diferentes casos de funcionamiento ​
• Programación semanal: permite calcular las unidades con el tiempo de funcionamiento previsto ​
• Impresión: seleccione la salida deseada, los gráficos de barras y de tarta ilustran el uso de la energía, el coste energético y el coste energético del ciclo de vida

Diagrama de Mollier

La herramienta del Diagrama de Mollier de Swegon es un programa basado en la web que admite tanto el diagrama de Mollier como los gráficos psicrométricos, y las unidades métricas e imperiales.

Las ecuaciones utilizadas para trazar el diagrama de Mollier se utilizan en el diseño de UTA para calcular los cambios de temperatura y humedad, así como el consumo de energía, etc.

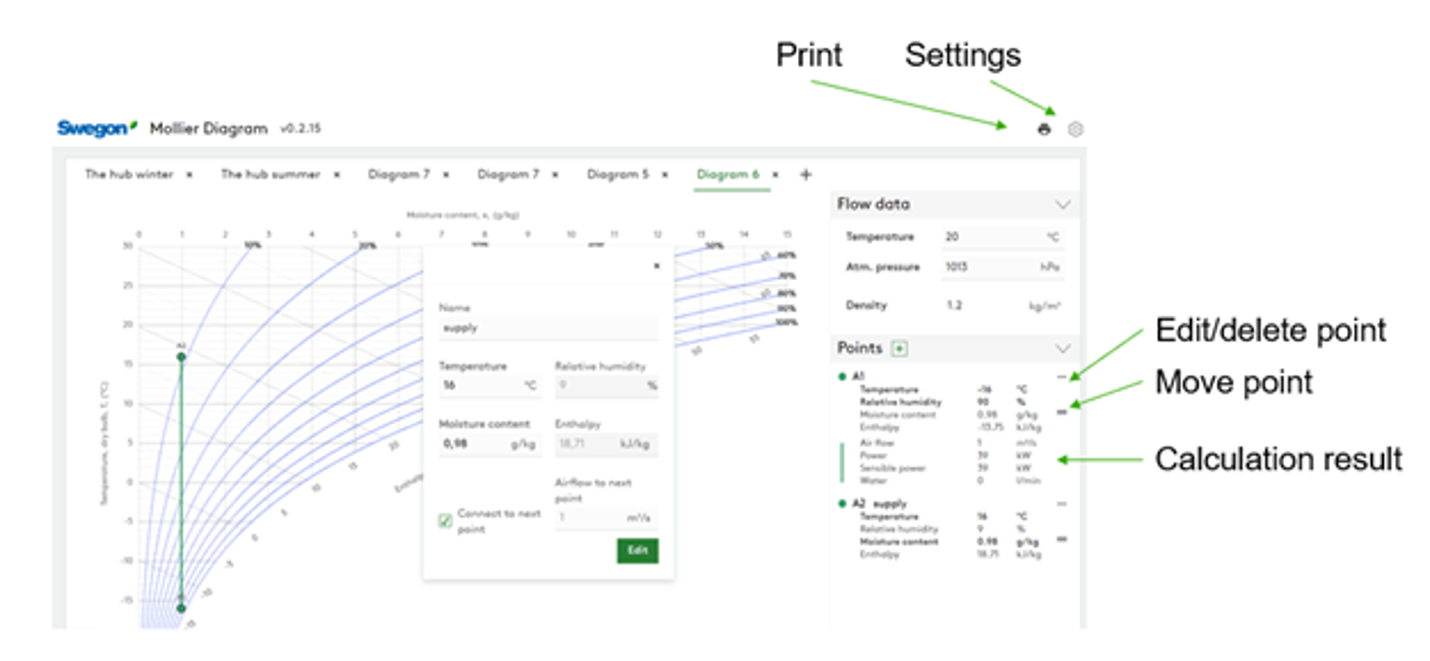

En los ajustes es posible seleccionar el diseño y el idioma. También es posible seleccionar la temperatura de bulbo húmedo como parámetro de entrada. Es fácil añadir puntos y enlazarlos para formar procesos. Se pueden definir varios procesos en el mismo diagrama.

En el menú de impresión es posible obtener una copia impresa o crear un documento PDF. La impresión consiste en una tabla con los datos y luego el diagrama.

In the print menu it is possible to get hard copy or create a PDF document. The printout consists of a table with the data and then the diagram.

Links

• Swegon Mollier tool
• Technical guide on Mollier diagrams
• How to use Swegon Mollier tool

Sistemas de control

La selección de las funciones de control en AHU-Design es muy fácil e intuitiva. En la pestaña "Sistema de control" puede seleccionar todas las funciones disponibles en una amplia cartera. Los iconos y las listas desplegables fáciles de usar le guían a través de las selecciones. A continuación, las selecciones están listas, se genera toda la documentación, los componentes necesarios y también un archivo de configuración que se puede descargar en una tarjeta SD o una memoria USB y luego poner en la tarjeta de control GOLD AHU para una configuración base.

• Diagrama de flujo dinámico
• Descripción de las funciones específicas del objeto
• Diagrama de cableado específico del objeto
• Posibilidad de cambiar las designaciones de los componentes
• Selección automática de todos los componentes necesarios
• Los archivos de configuración disponibles para las unidades GOLD ayudan a la puesta en marcha de la unidad con la configuración establecida

Links

• Tutorials
