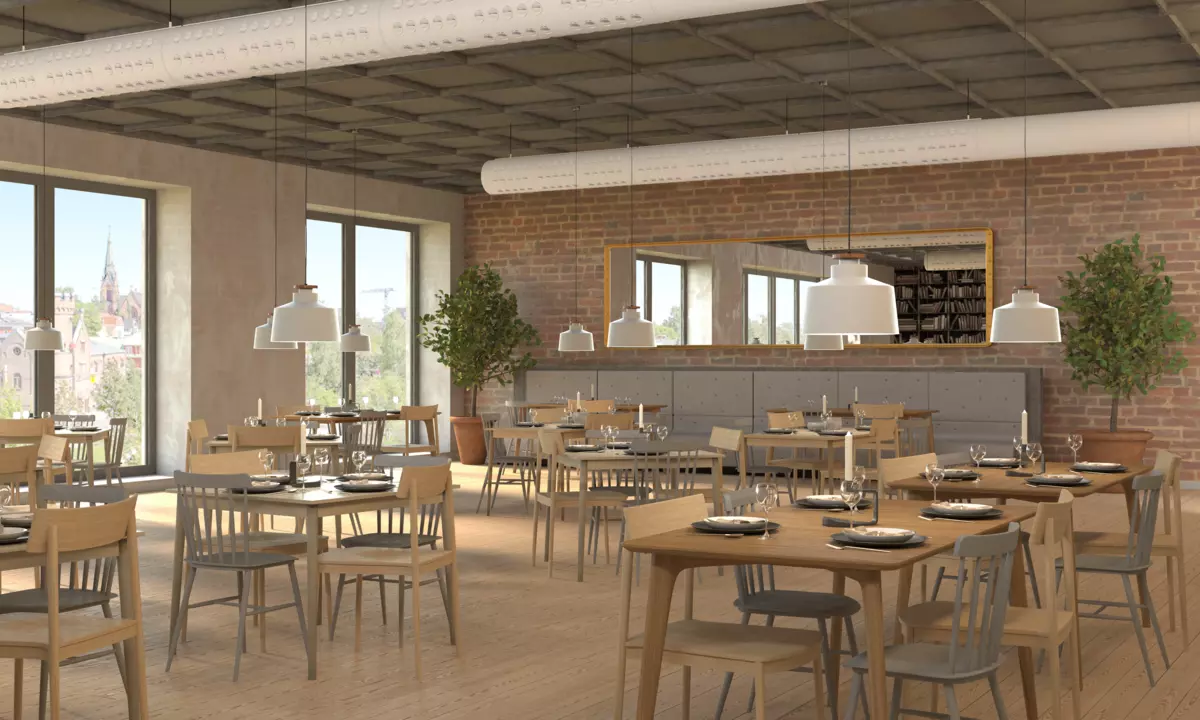

IBIS
- Motif de diffusion réglable à 100 %
- Installation suspendue
- Installation aisée
- Longueur modulaire : 1500 mm
- Couleur standard blanc RAL 9003
- 5 autres couleurs standard
- Autres couleurs sur demande
Caractéristiques techniques

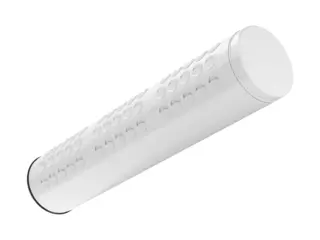

Le diffuseur gaine à disques IBIS a un diamètre compatible avec les tailles de gaines standard. IBIS est équipé de disques de forme aérodynamique au taux d'induction élevé. Les diffuseurs IBIS de 160 et de 200 mm de diamètre sont dotés de disques Swegon de petite taille. Ces disques sont placés, de manière standard. Un profilé intégré longitudinalement sur le dessus permet de suspendre le diffuseur de gaine au plafond.
Le diffuseur gaine à disques est réalisé en tôle d’acier galvanisée et peint.
- Couleur standard:
- RAL 9003, signal white, gloss 40
- Autres couleurs standard:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Version non peinte et autres coloris disponibles sur demande
Les disques sont en plastique ABS recyclable.
Outre les modèles standard, les diffuseurs gaine à disques peuvent être fournis avec des caractéristiques spéciales : taille, nombre de disques, etc. Pour plus d'information, consulter votre interlocuteur Swegon.
DÉBIT D’AIR - NIVEAU SONORE DANS LA PIÈCE (Lp10A) *) | ||||||
IBIS Taille | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | |
160-1500-2 | 29 | 104 | 36 | 130 | 43 | 155 |
160-1500-4 | 40 | 144 | 48 | 173 | 56 | 202 |
160-3000-2 | 37 | 133 | 46 | 166 | 56 | 202 |
160-3000-4 | 47 | 169 | 57 | 205 | 69 | 248 |
200-1500-4 | 50 | 180 | 60 | 216 | 72 | 259 |
200-1500-6 | 62 | 223 | 76 | 274 | 86 | 310 |
200-3000-4 | 62 | 223 | 74 | 266 | 90 | 324 |
200-3000-6 | 77 | 277 | 90 | 324 | 110 | 396 |
250-3000-4 | 125 | 450 | 150 | 540 | 180 | 648 |
250-3000-6 | 145 | 522 | 170 | 612 | 205 | 738 |
250-4500-4 | 140 | 504 | 165 | 594 | 198 | 713 |
250-4500-6 | 158 | 569 | 180 | 648 | 215 | 774 |
315-3000-6 | 190 | 684 | 225 | 810 | 270 | 972 |
315-3000-8 | 220 | 792 | 260 | 936 | 310 | 1116 |
315-4500-6 | 215 | 774 | 255 | 918 | 305 | 1098 |
315-4500-8 | 230 | 828 | 270 | 972 | 325 | 1170 |
400-3000-8 | 285 | 1026 | 340 | 1224 | 410 | 1476 |
400-3000-10 | 320 | 1152 | 380 | 1368 | 455 | 1638 |
400-4500-8 | 330 | 1188 | 390 | 1404 | 470 | 1692 |
400-4500-10 | 355 | 1278 | 420 | 1512 | 500 | 1800 |
500-1500-12 | 300 | 1080 | 355 | 1278 | 420 | 1512 |
500-3000-12 | 450 | 1620 | 530 | 1908 | 625 | 2250 |
630-1500-16 | 400 | 1440 | 475 | 1710 | 570 | 2052 |
630-3000-16 | 650 | 2340 | 775 | 2790 | 900 | 3240 |
*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m². |
