CKP

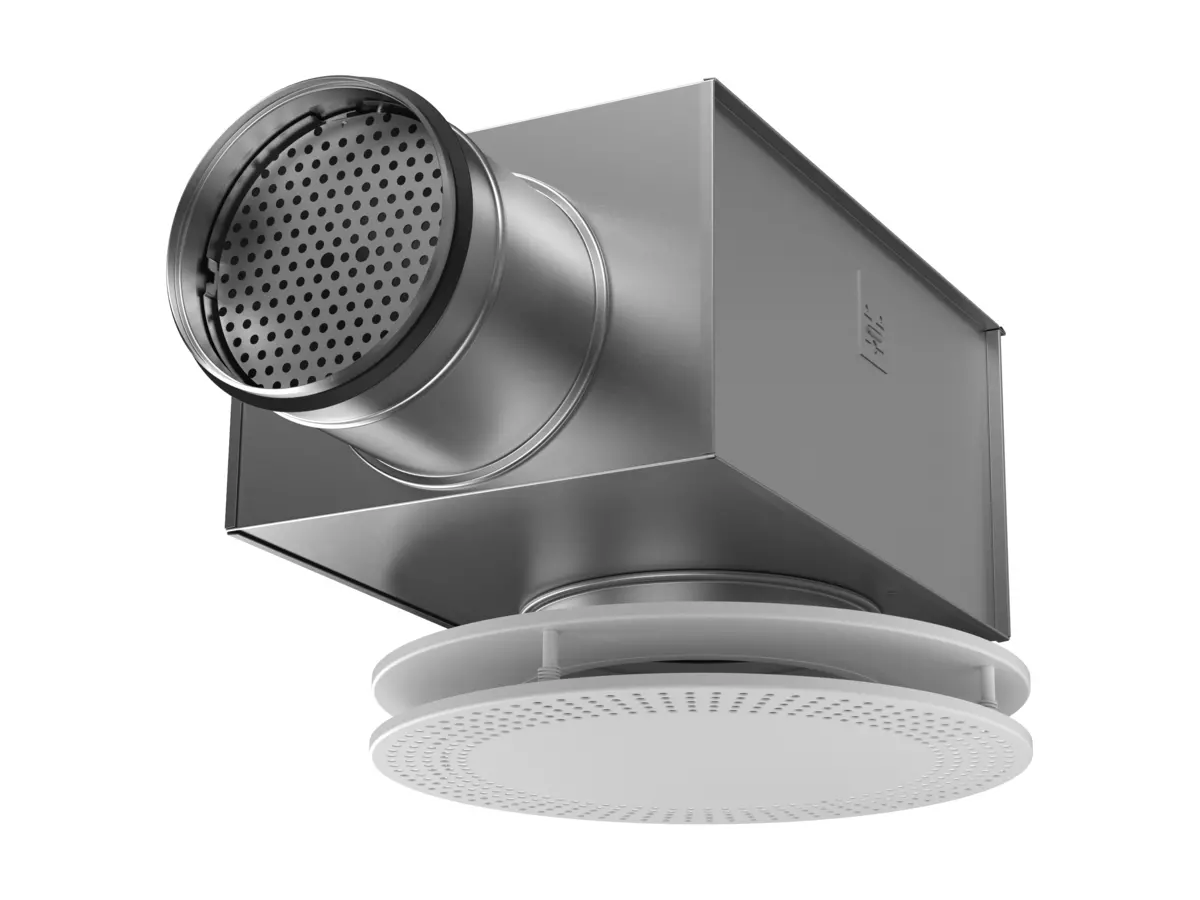

Diffuseur plafonnier circulaire de soufflage - Section supérieure filetée
- Nettoyable
- Fente réglable
- Avec un cône de sortie d’air de forme aérodynamique
- Partie inférieure non perforée = CDK
- Partie inférieure perforée = CKP
- Couleur standard blanc RAL 9003
- 5Â autres couleurs standard
- Autres couleurs sur demande
DÉBIT D’AIR – NIVEAU SONORE DANS LA PIÈCE (Lp10A) *) | |||||||
CKP Taille | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
100 | 40 | 144 | 48 | 173 | 58 | 209 | |
125 | 70 | 252 | 80 | 288 | 95 | 342 | |
160 | 115 | 414 | 130 | 468 | 150 | 540 | |
200 | 175 | 630 | 205 | 738 | 240 | 864 | |
250 | 250 | 900 | 300 | 1080 | 350 | 1260 | |
315 | 310 | 1116 | 360 | 1296 | 410 | 1476 | |
CKP Taille | ALS Taille | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
100 | 80-100 | 17 | 61 | 30 | 108 | 35 | 126 |
125 | 100-125 | 28 | 101 | 40 | 144 | 52 | 187 |
160 | 125-160 | 46 | 166 | 65 | 234 | 85 | 306 |
200 | 160-200 | 72 | 259 | 92 | 331 | 130 | 468 |
250 | 200-250 | 100 | 360 | 130 | 468 | 160 | 576 |
315 | 250-315 | 155 | 558 | 180 | 648 | 225 | 810 |
Les données s’appliquent pour une diffusion à 360°. Les valeurs pour CKP avec plénum d’équilibrage ALS sont données pour une perte de charges totale de 50 Pa. *) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m². |
