ROC

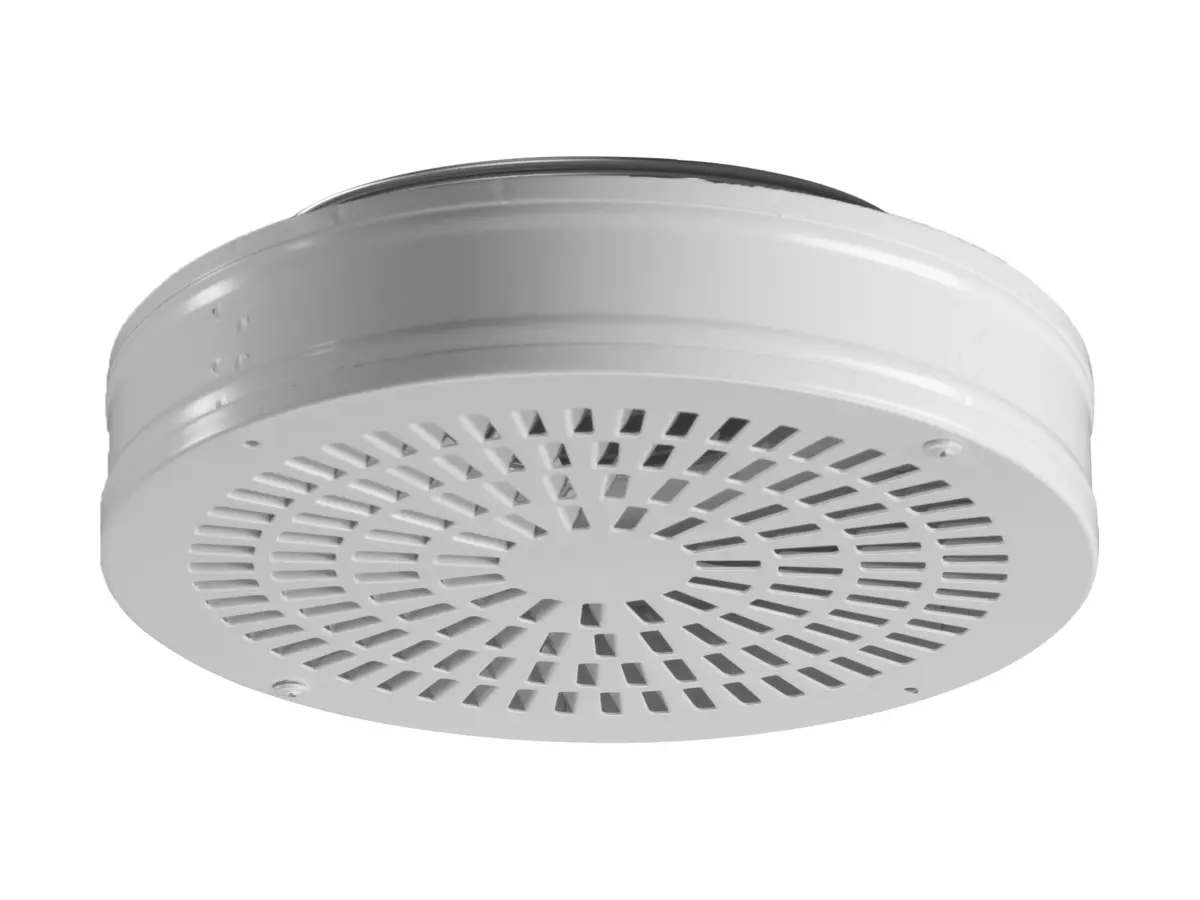

ROBUST Diffuseur plafonnier circulaire haute resistance

Fabrication robuste
Diffusion ou extraction

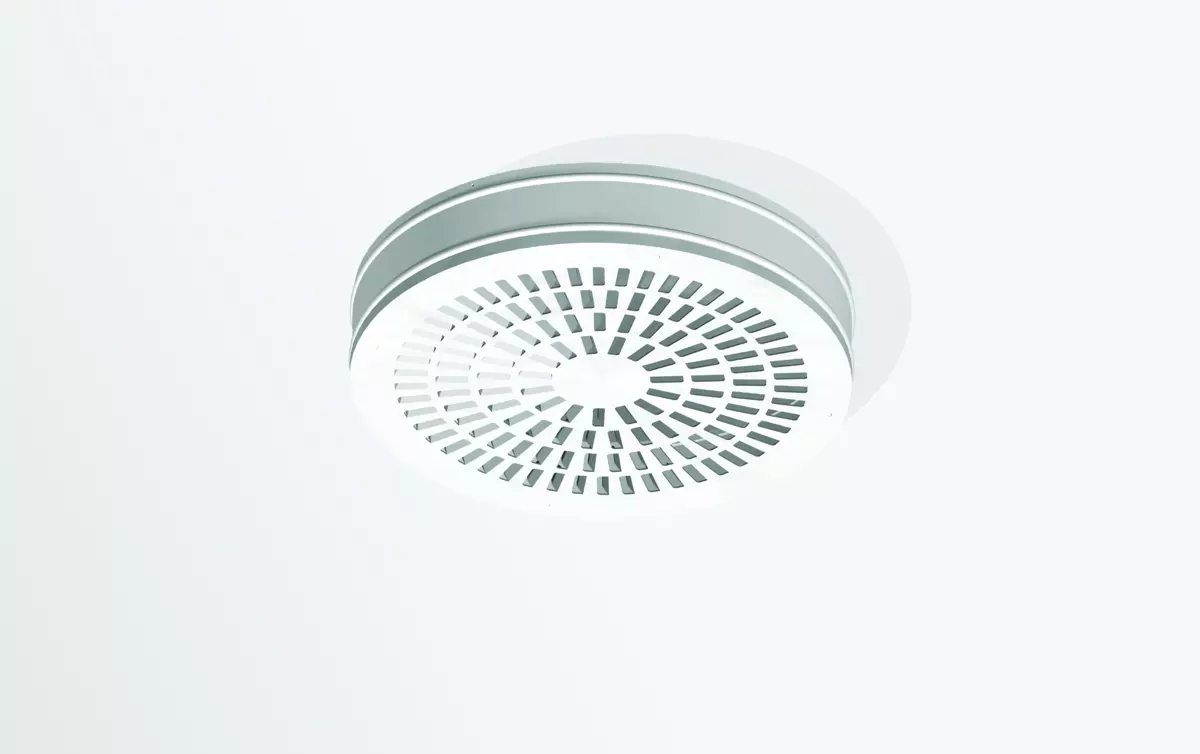

Montage facile au plafond
Perforations à ailettes

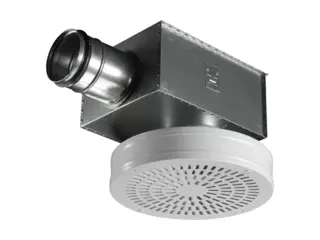

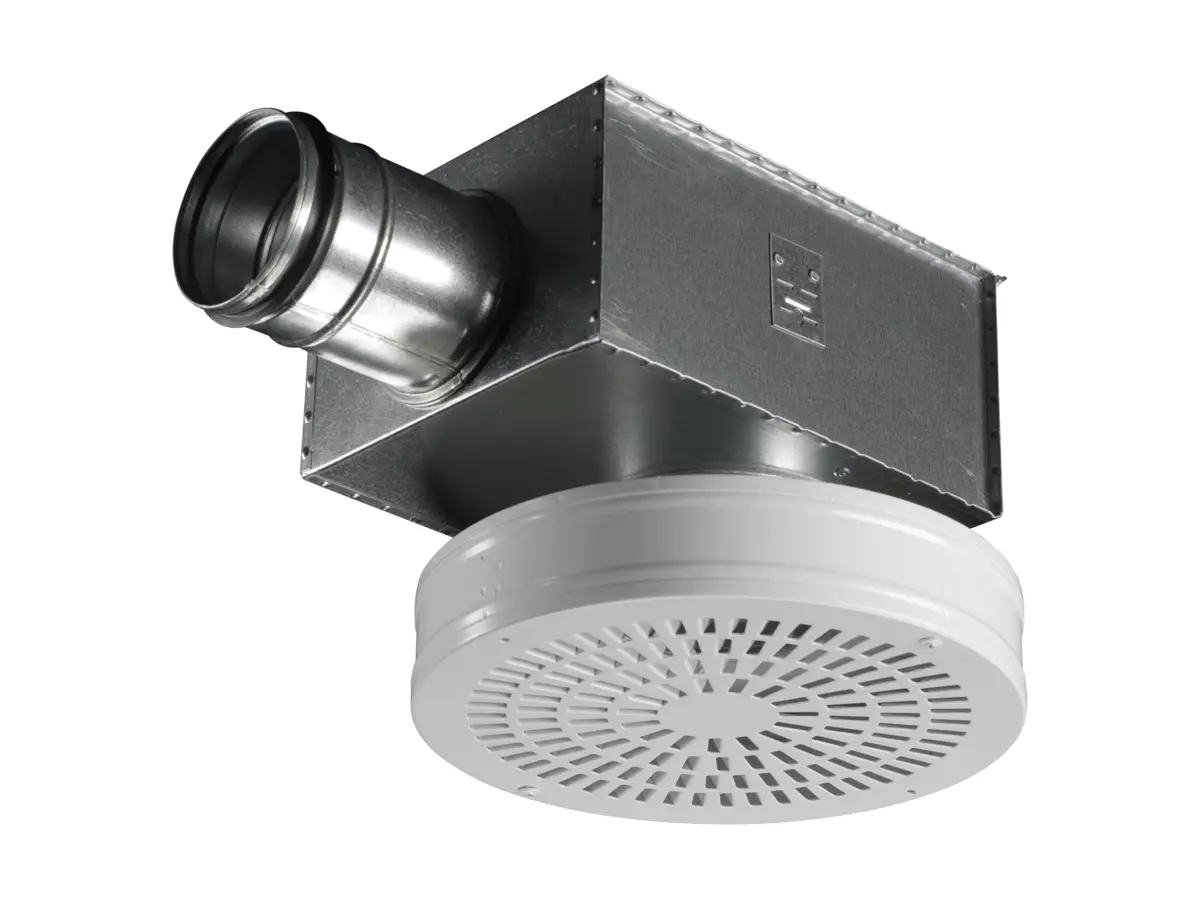

Utilisable avec registre d’équilibrage ALS
Couleur standard blanc RAL 9003
- 5 autres couleurs standard
- Autres couleurs sur demande

Conception

Matériaux et traitement de surface

La partie diffuseur et le boîtier sont fabriqués en tôle d’acier de 1,5 mm. L’ensemble de l’unité est laqué.

DÉBIT D’AIR - NIVEAU SONORE DANS LA PIÈCE (Lp10A) *)
ROC Taille		25 dB(A)		30 dB(A)		35 dB(A)
ROC Taille		l/s	m3/h	l/s	m3/h	l/s	m3/h
100		22	79	26	94	29	104
125		32	115	36	130	42	151
160		47	169	54	194	63	227
200		77	277	88	317	100	360
250		108	389	123	443	140	504
315		150	540	175	630	205	738
400		209	752	242	871	280	1008

ROC Taille	ALS Taille	25 dB(A)		30 dB(A)		35 dB(A)
ROC Taille	ALS Taille	l/s	m3/h	l/s	m3/h	l/s	m3/h
100	80-100	15	54	18	65	21	76
125	100-125	24	86	27	97	32	115
160	125-160	35	126	41	148	47	169
200	160-200	59	212	68	245	78	281
250	200-250	86	310	100	360	115	414
315	250-315	120	432	139	500	161	580
400	315-400	174	626	202	727	234	842
*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m². Les données mentionnées dans le tableau ci-dessous sont applicables à l’air soufflé avec un registre ouvert en cas d’utilisation d’un plénum d’équilibrage ALS.

Filtre

Inclure la documentation des accessoires

Document	Article	Type de document	Date
Installation, Équilibrage, Maintenance (pdf 702.48kB)	ROCa	Instructions	14/12/2021
ROBUST, bouche circulaire de soufflage et de reprise (pdf 806.47kB)	ROCa	Brochure technique	26/08/2022
Overview - Diffuseurs (pdf 3.34MB)	Diffuseurs	Brochure	12/07/2022
Nano certificate (pdf 71.51kB)	Air diffusers	Qualité	03/10/2023
Guide d’équilibrage - Diffuseurs, VAV/CAV- & volet de réglage (pdf 8.15MB)	Diffuseurs, VAV/CAV- & volet de réglage	Instructions	27/02/2025
Description du produit - Diffuseurs et registres (pdf 252.76kB)	Diffuseurs et registres	Brochure	27/10/2021
