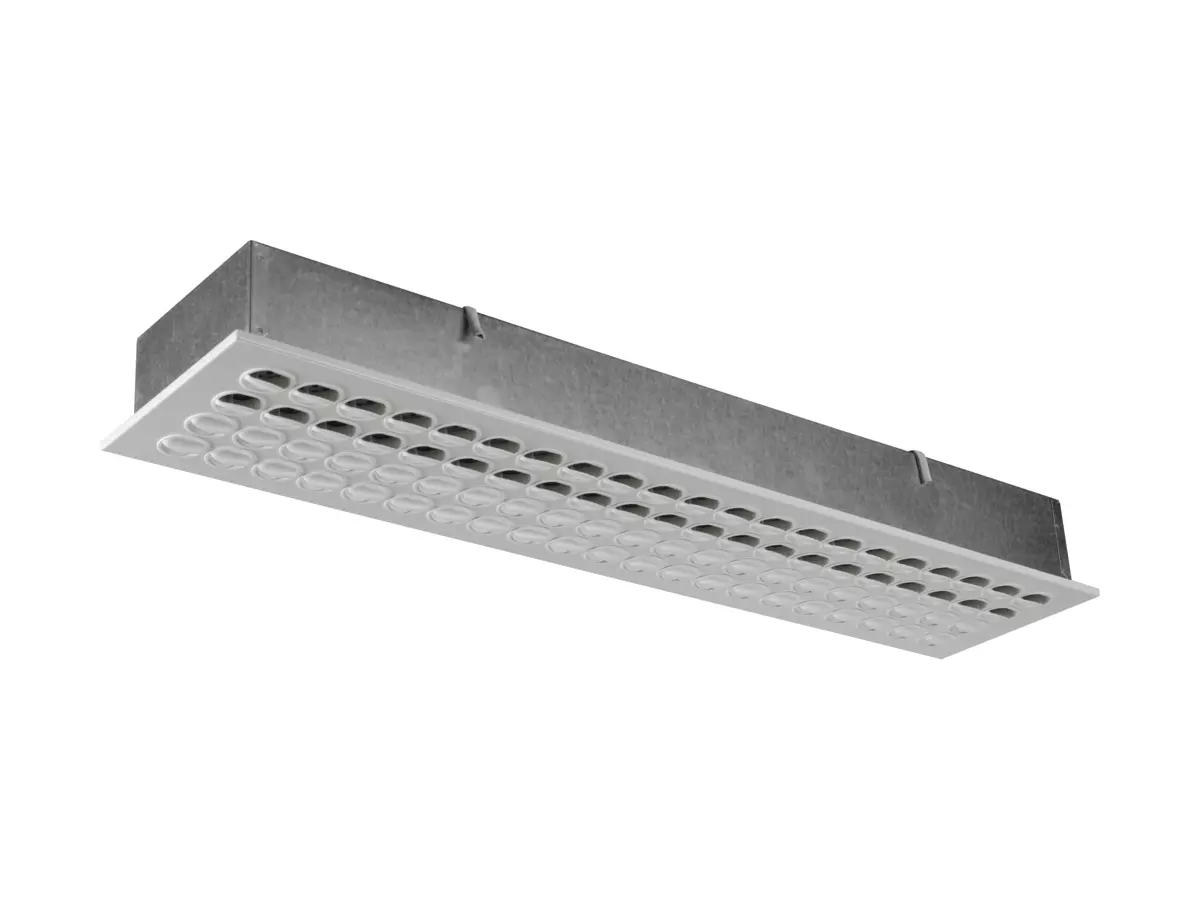

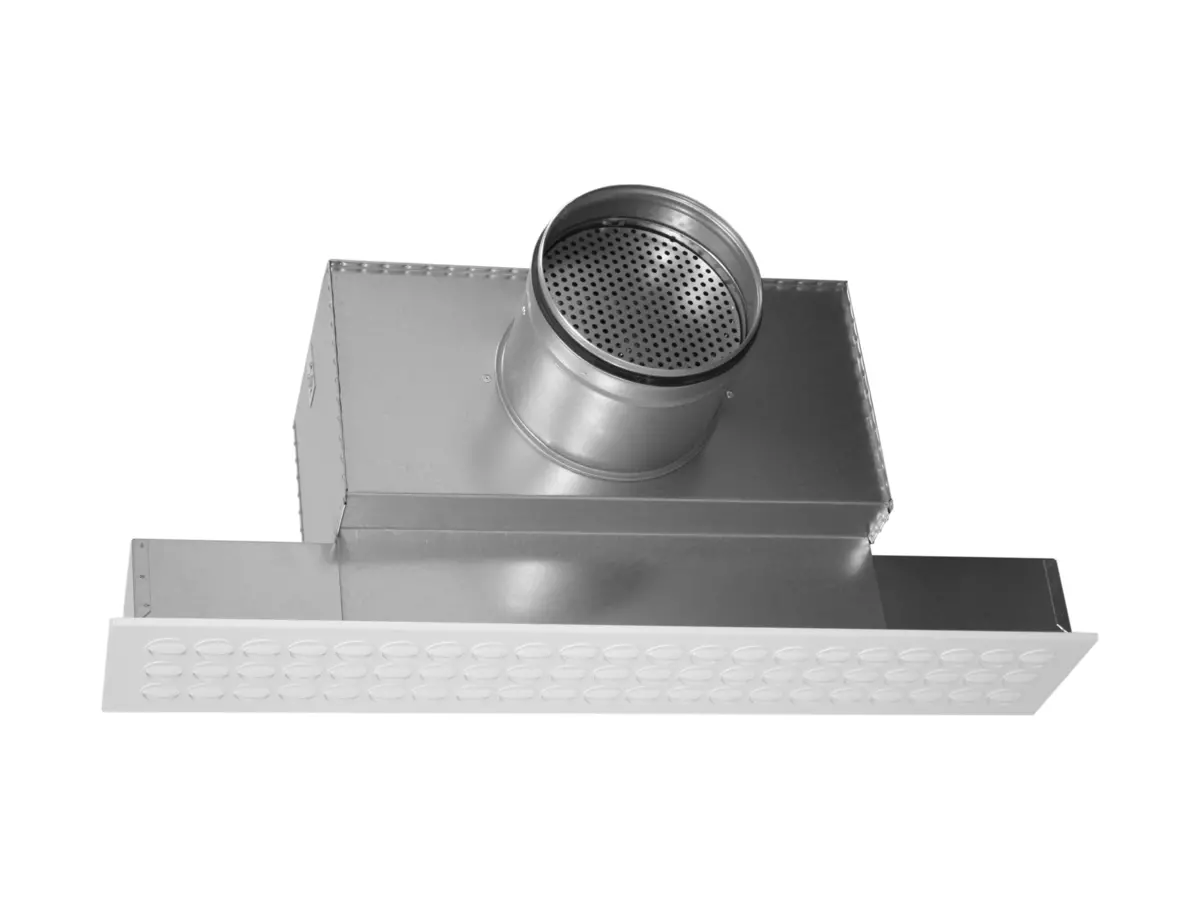

SRY

Diffuseur à disques linéaire pour air soufflé

Motif de diffusion réglable à 100 %
Convient pour la diffusion verticale
Possibilité de diffusion horizontale et verticale simultanée
Grand effet d’induction
Possibilité d’assembler plusieurs modules dans le sens de la longueur (installation de mur à mur)
Fonction de mesure et de réglage
Registre amovible
Couleur standard blanc RAL 9003
- 5 autres couleurs standard
- Autres couleurs sur demande

Conception

Matériaux et traitement de surface

Le boîtier est réalisé en tôle d’acier galvanisée. La partie diffuseur en tôle d’acier. Cette partie est laquée.

DÉBIT D’AIR – NIVEAU SONORE DANS LA PIÈCE (Lp10A) *)
SRY Taille	25 dB(A)		30 dB(A)		35 dB(A)
SRY Taille	l/s	m3/h	l/s	m3/h	l/s	m3/h
1-900-1	25	90	30	108	35	126
2-900-1	38	137	45	162	55	198
3-900-1	53	191	63	227	76	274
4-900-1	68	245	80	288	95	342
1-1200-1	27	97	33	119	38	137
2-1200-2	62	223	72	259	86	310
3-1200-2	82	295	97	349	112	403
4-1200-2	105	378	130	468	150	540
1-1500-2	43	155	50	180	60	216
2-1500-2	70	252	85	306	100	360
3-1500-2	98	353	115	414	140	504
4-1500-2	125	450	145	522	170	612
1-1800-2	45	162	55	198	65	234
2-1800-2	75	270	90	324	105	378
3-1800-2	110	396	130	468	150	540
4-1800-3	145	522	175	630	205	738
Valeurs données pour registre complètement ouvert. *) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m².

Filtre

Inclure la documentation des accessoires

Document	Article	Type de document	Date
Overview - Diffuseurs (pdf 3.34MB)	Diffuseurs	Brochure	12/07/2022
Guide d’équilibrage - Diffuseurs, VAV/CAV- & volet de réglage (pdf 8.15MB)	Diffuseurs, VAV/CAV- & volet de réglage	Instructions	27/02/2025
Diffuseurs à disques linéaires (pdf 1.74MB)	SRYb	Brochure technique	20/02/2023
Installation, Équilibrage, Maintenance (pdf 973.74kB)	SRY b	Instructions	20/02/2023
Nano certificate (pdf 71.51kB)	Air diffusers	Qualité	03/10/2023
Description du produit - Diffuseurs et registres (pdf 252.76kB)	Diffuseurs et registres	Brochure	27/10/2021
