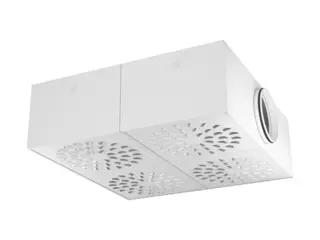

Product view

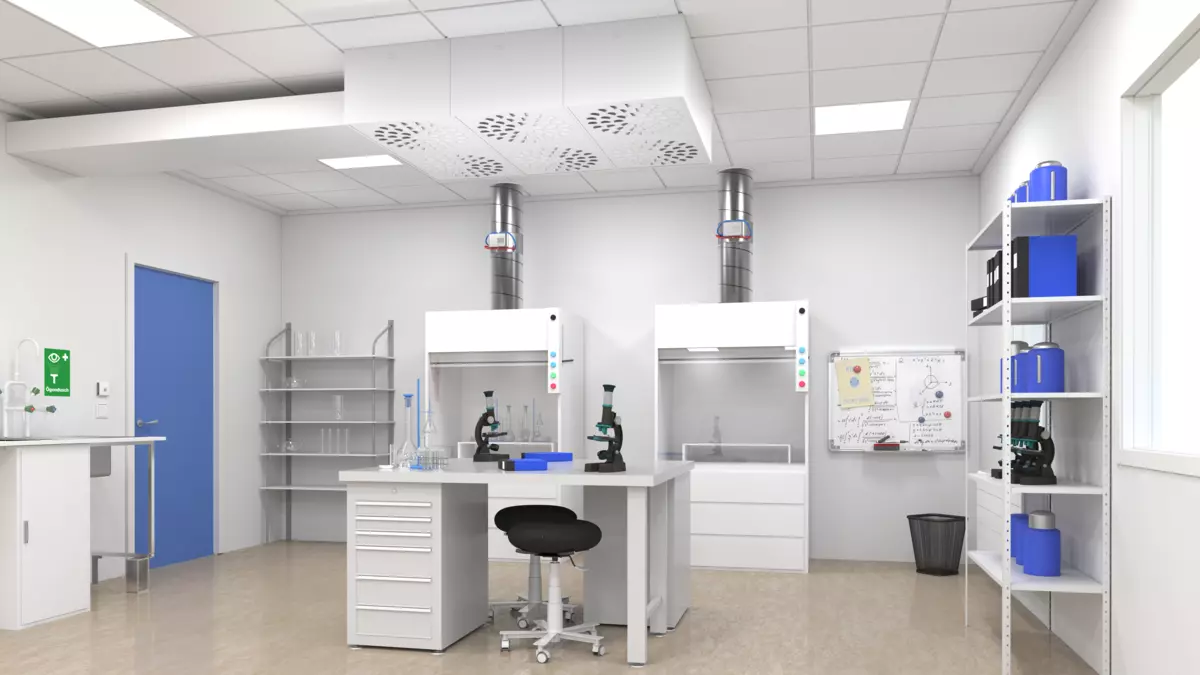

Product in context
CONDOR
Diffuseur plafonnier à disques
- Motif de diffusion réglable à 100 %
- Puissant effet d’induction
- Nettoyable
- Modules à disques
- Système de ventilation VARIZON®
- Couleur standard blanc RAL 9003
- 5 autres couleurs standard
- Autres couleurs sur demande
Caractéristiques techniques
Le diffuseur plafonnier se compose d’une série de modules de diffusion à disques, installés dans un caisson commun. Ces modules sont par ailleurs équipés du système de ventilation VariZon, qui assure une diffusion uniforme.
Le diffuseur plafonnier est réalisé en tôle d’acier galvanisée. Buses et panneaux de distribution réalisés en plastique (polypropylène PP). L’ensemble est peint.
- Couleur standard:
- RAL 9003, signal white, gloss 40
- Autres couleurs standard:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Version non peinte et autres coloris disponibles sur demande
Outre les dimensions standard, cet appareil peut être fourni en dimensions spéciales, avec un nombre de disques différent, etc. Le CONDOR existe également en fini galvanisé. Pour tout renseignement complémentaire, s’adresser au bureau de vente le plus proche.
DÉBIT D’AIR - NIVEAU SONORE DANS LA PIÈCE (Lp10A) *) | ||
CONDOR Taille | 30 dB(A) | |
l/s | m3/h | |
1200-600-250 | 140 | 504 |
1800-600-315 | 200 | 720 |
2400-600-315 | 245 | 882 |
3000-600-400x250 | 310 | 1116 |
1200-1200-315 | 260 | 936 |
1800-1200-600x200 | 360 | 1296 |
2400-1200-600x300 | 490 | 1764 |
3000-1200-800x250 | 570 | 2052 |
*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m². |
