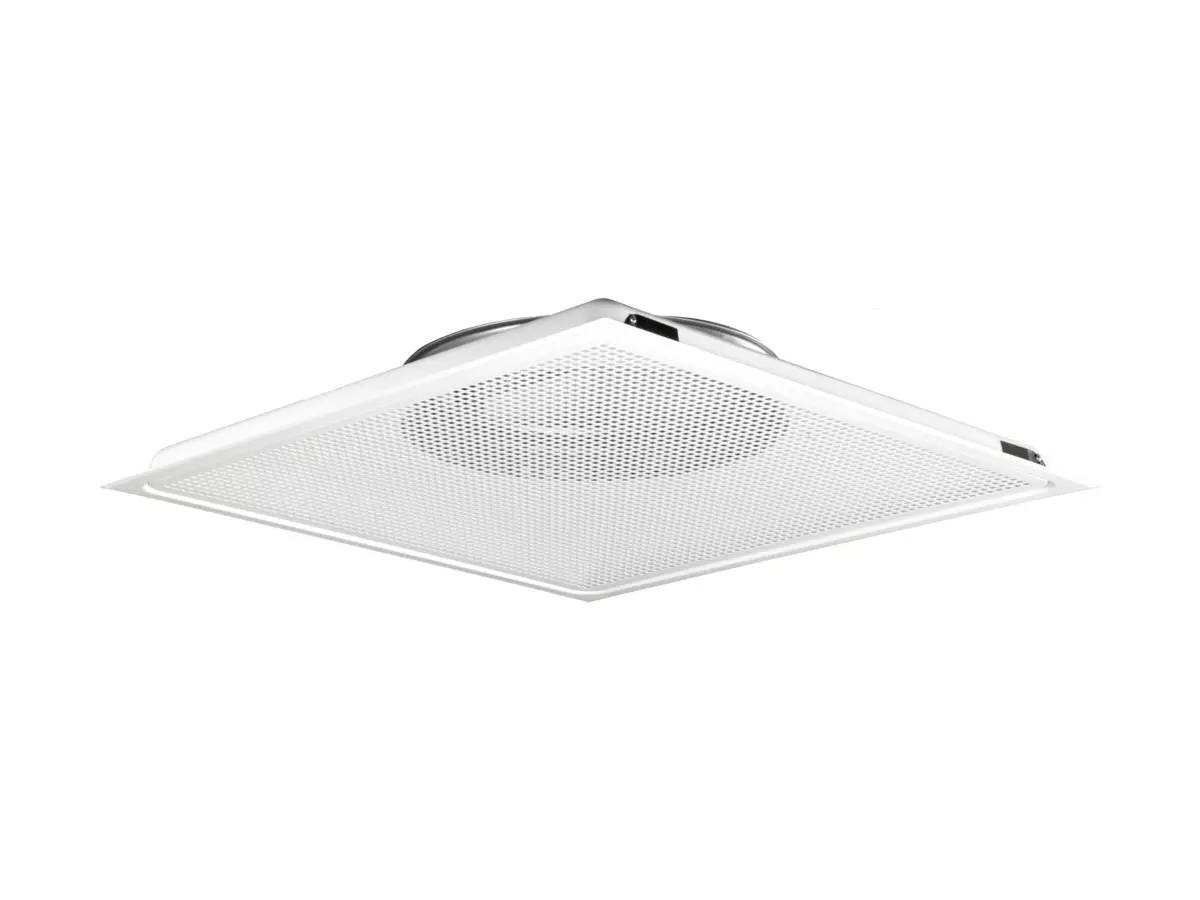

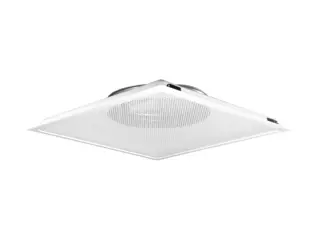

Product view

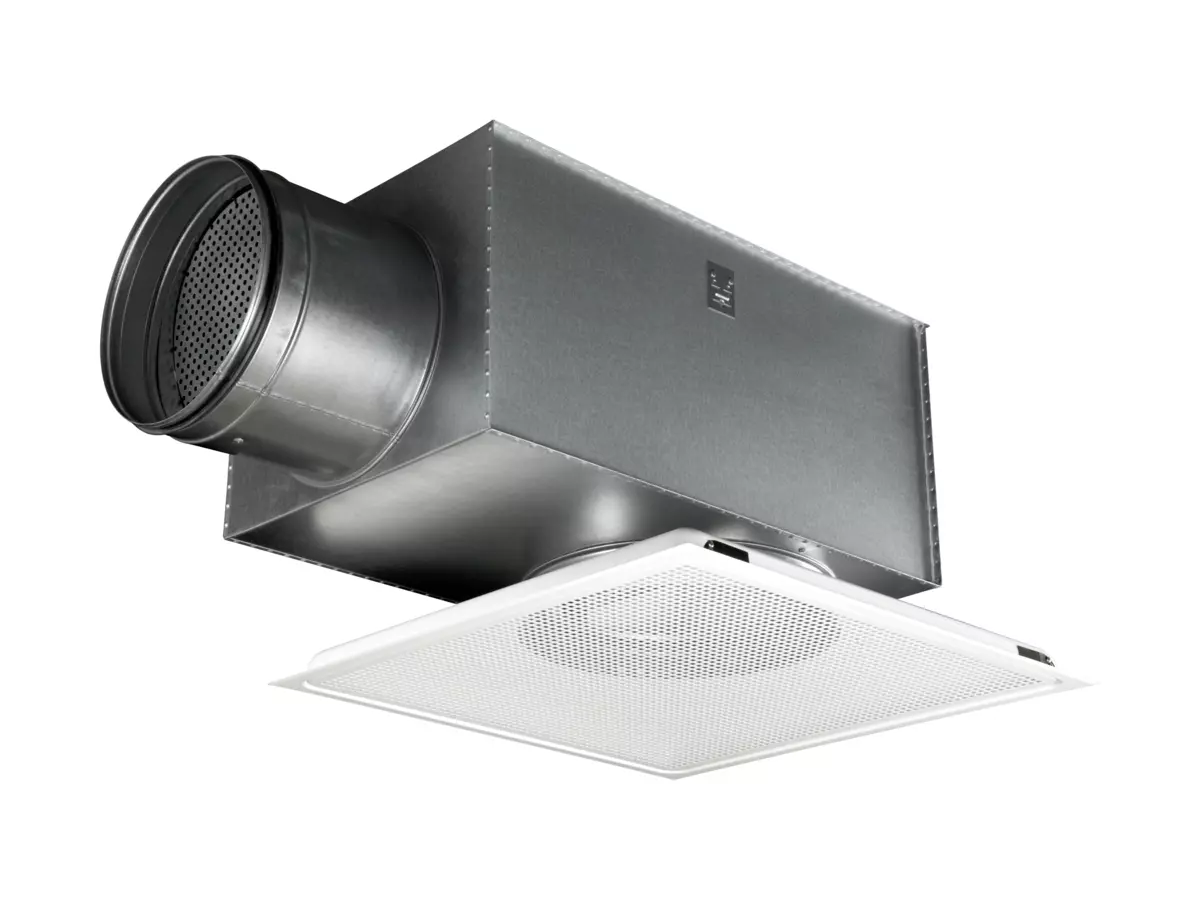

Product view with commissioning box

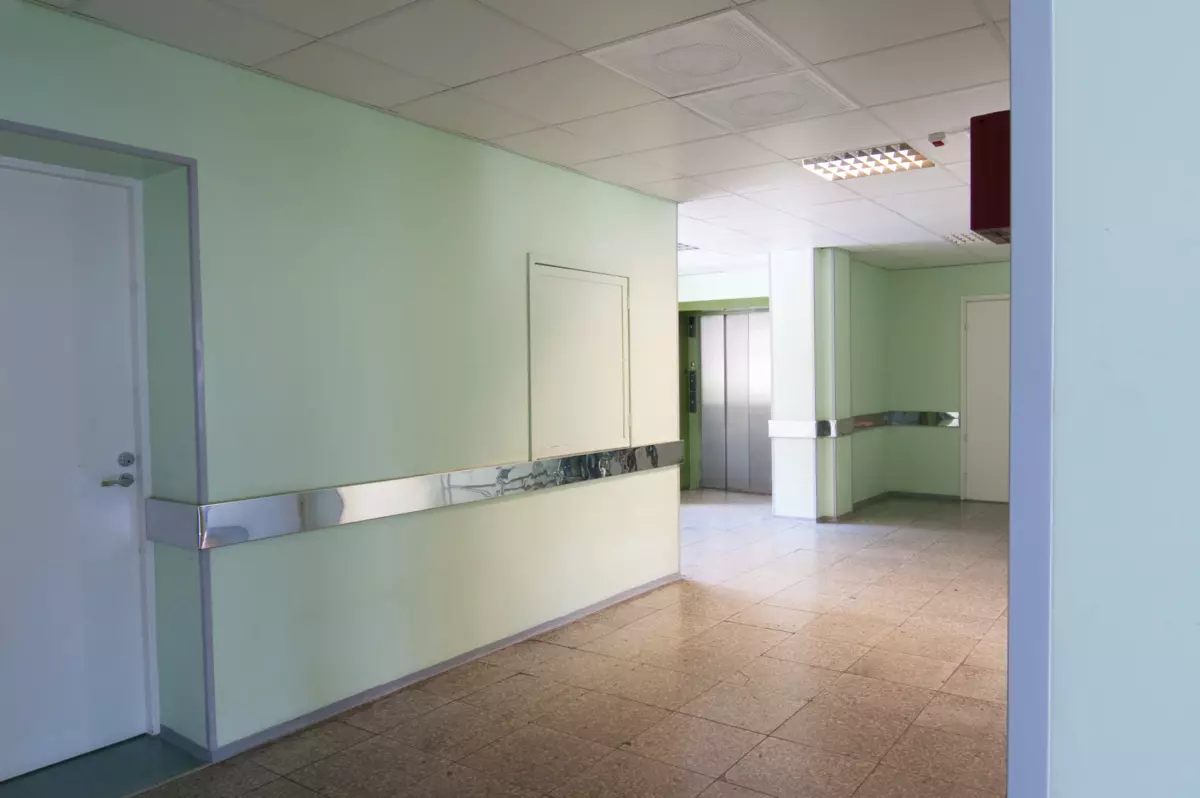

Product in context
PELICAN Ceiling HF
Vierkant extractierooster
- Geperforeerd rooster aan de voorkant
- Beheert grote extractieluchtstromen
- Vlak ontwerp
- Ontworpen voor modulaire verlaagde plafonds
- Snelle toegang vooraanzicht
- Kan worden gecombineerd met de ALS-inregelsbox
- Standaardkleur wit RAL 9003
- 5 alternatieve standaardkleuren
- Andere kleuren op aanvraag
| LUCHTSTROMING - GELUIDSDRUK RUIMTE (Lp10A) *) | |||||||
| PELICAN Ceiling HF Grootte | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 160-600 | 117 | 421 | 139 | 500 | 165 | 594 | |
| 200-600 | 206 | 742 | 244 | 878 | 288 | 1037 | |
| 250-500 | 260 | 936 | 307 | 1105 | 362 | 1303 | |
| 250-600 | 301 | 1084 | 356 | 1282 | 423 | 1523 | |
| 315-500 | 327 | 1177 | 384 | 1382 | 450 | 1620 | |
| 315-600 | 393 | 1415 | 472 | 1699 | 568 | 2045 | |
| 400-600 | 563 | 2027 | 660 | 2376 | 775 | 2790 | |
| PELICAN Ceiling HF Grootte | ALS Grootte | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 160-600 | 125-160 | 23 | 83 | 40 | 144 | 57 | 205 |
| 200-600 | 160-200 | 50 | 180 | 70 | 252 | 92 | 331 |
| 250-500 | 200-250 | 75* | 270* | 100* | 360* | 130* | 468* |
| 250-600 | 200-250 | 78 | 281 | 110 | 396 | 143 | 515 |
| 315-500 | 250-315 | 90* | 324* | 150* | 540* | 205* | 738* |
| 315-600 | 250-315 | 92 | 331 | 157 | 565 | 211 | 760 |
| 400-600 | 315-400 | 153 | 551 | 267 | 961 | 342 | 1231 |
| De gegevens zijn van toepassing op de extractielucht bij een totale druk van 50Pa / *30 Pa, wanneer een ALS-inregelsbox gebruikt wordt. *) Lp10A = geluidsdruk incl. A-filter met 4 dB ruimtedemping en 10 m² ruimte-absorptieoppervlak. | |||||||
