Room Unit Design

Generelt

Room Unit Design (RUD)
RUD er et nettbasert produktutvalgsprogram og simuleringsverktøy for romrelaterte produkter. Det har støtte for de fleste nettleserne, men Chrome eller Microsoft Edge anbefales.​

​Flere produkter
Fyll ut verdier for romtype og romstørrelse. Finn og legg inn et eller flere forskjellige produkter samt produkttyper i samme rom. Få simuleringer og råd for å finne ut hvilke produkter som passer best for prosjektet og rommet.​

​3D-isovelvisning og beregninger
3D-visningen er av isoveler. Her vises og gjøres det beregninger for effekter, trykkfall, luftmengder, lydnivåer og CO2-innhold for hele rommet eller et enkeltprodukt, avhengig av hva som merkes. ​

​Produktvelger
Finn riktig produkt og løsning for prosjektet ved hjelp av produktvelgeren eller katalogsøk. Hvilken av dem du velger, avhenger av behov og forkunnskap.​

​CAD-eksport​
Eksporter produkter fra Room Unit Design til ulike CAD-formater, og implementer deretter disse i egne CAD-tegninger.

Flere rom

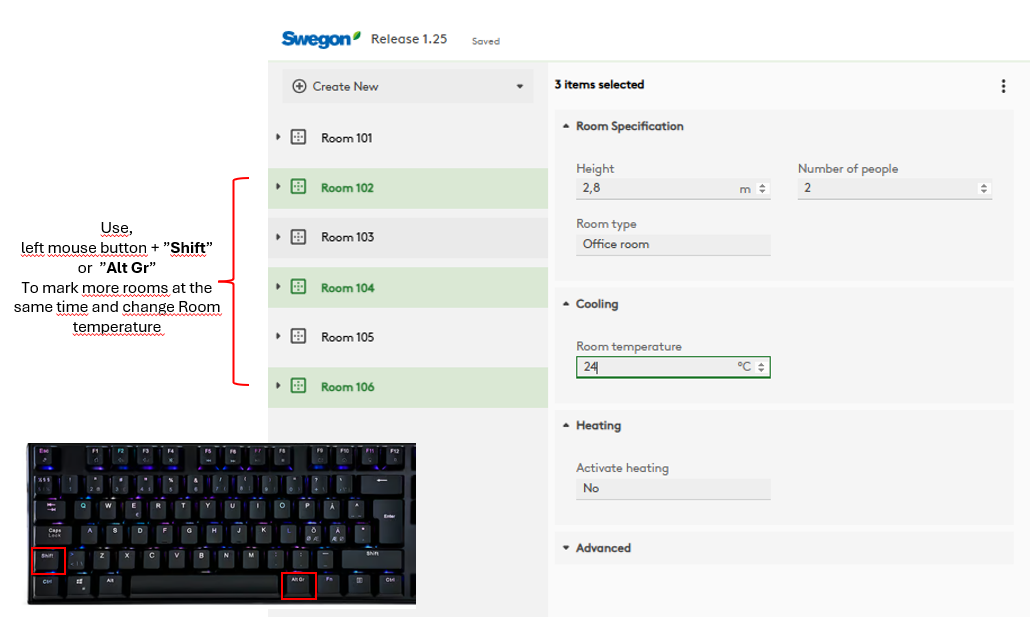

Opprett og beregn flere rom i samme prosjekt. Hold deretter enkelt orden på prosjekt og rom i filstrukturen for programmet. Ved å sortere rommene i mapper etter for eksempel en bygning, med undermapper for etasjer eller soner, kan ulike bygningskonstruksjoner etterlignes og beregninger holdes atskilt.

Innstillinger

Velg først om innstillingene skal gjelde for rommet eller et enkelt produkt. Fyll deretter ut med de valgene som resultatet skal baseres på.

Innstillinger for rommet
For et rom er det mulig å stille inn mål, takhøyde, romtype samt antall personer. Det er også mulig å stille inn romtemperatur og type nedfôret himling, hvis dette finnes.

Innstillinger for enkeltprodukt
For et enkeltprodukt er det mulig å stille inn blant annet tilluftstemperatur, vanntemperatur, trykkfall og luftspredning. Det er også mulig å konfigurere produktet og velge størrelse, dimensjon og tilkoblingsside.

3D-visning

Se hvordan luftstrømmene fra produktene beveger seg i rommet under 3D-visningen. Visningen gir også et tydelig bilde av hva som skjer når luftstråler for eksempel kolliderer med hverandre eller en vegg.

• Vri og vend på rommet for å se det i ulike vinkler
• Vis eller skjul isoveler
• Visualiser ulike lufthastigheter
• Still inn oppholdssone

Beregningsresultat

Beregningsresultatet kan enten vises for hele rommet som en enhet eller for hvert enkelt produkt. Varme og kjøling vises i to kolonner ved siden av hverandre.

For produkter med en større mengde resultatdata kan visningen ekspanderes ved hjelp av knappen "Vis avansert modus", der hele resultatet med alle beregninger vises.

Eksport

Med knappen "Eksporter" er det mulig å få ut beregningsresultatene i ulike formater.

PDF-eksport
Generer en rapport av beregningene i PDF-format og velg mellom en oversiktlig kortere rapport med sammenfattet rominformasjon, eller en mer detaljert rapport som er en fullstendig utskrift av hele beregningen.

CAD-eksport
Fra Room Unit Design kan produkter og innholdsinformasjon også eksporteres til en .dxf-fil.

Ved bruk av en Swegon CAD-plugin er det mulig å overføre 3D-innhold og beregningsunderlag.

• Plugin for Revit uten MagiCAD
• Plugin for Revit med MagiCAD
• Plugin for AutoCAD uten MagiCAD

Logg inn

Det er ingen krav til innlogging for å bruke Room Unit Design. Klikk bare på lenken til høyre eller en app lengre oppe på siden. Da starter programmet, og beregninger kan utføres direkte.

For å kunne lagre eller dele en beregning kreves innlogging og dermed en gyldig brukerkonto. Du oppretter en brukerkonto ved å fylle ut og registrere en ny bruker via lenken til høyre eller inne i programmet. Brukerkontoen opprettes automatisk når skjemaet er sendt, og det er mulig å logge inn direkte og lagre prosjektet.
