CBE

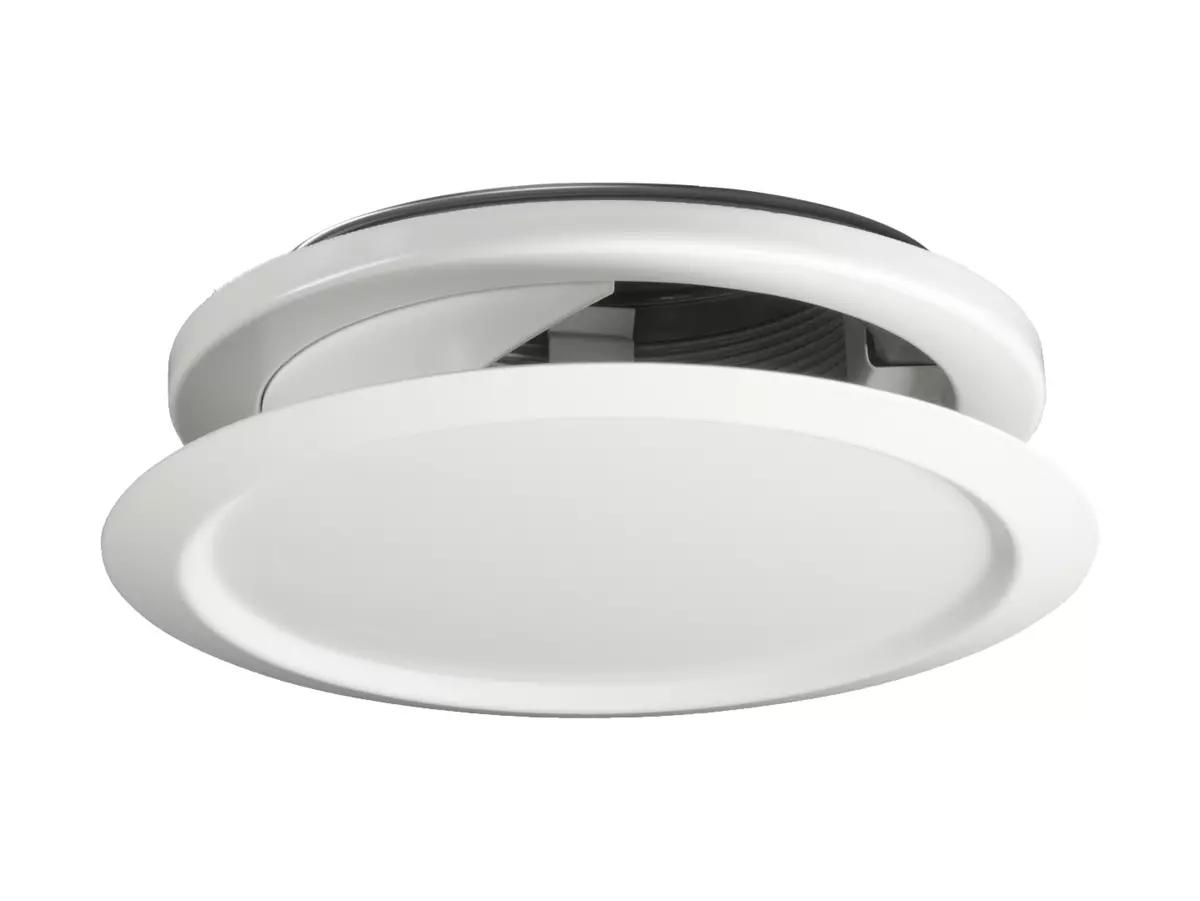

Okrągły nawiewnik z jednokierunkowym wypływem powietrza

Jednokierunkowy wypływ powietrza, obrotowy
Krótkie zasięgi strumienia powietrza
Prosty montaż

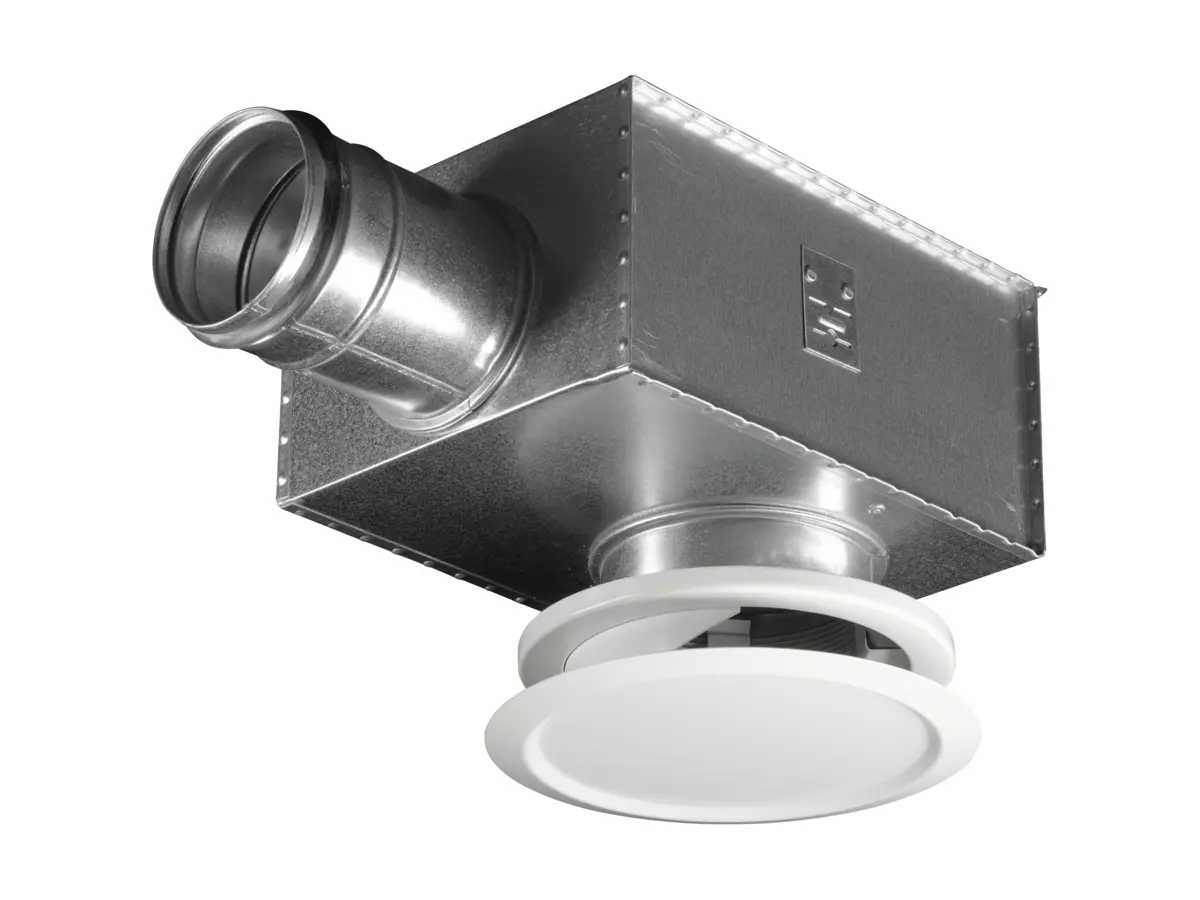

Możliwość stosowania ze skrzynką regulacyjno-pomiarową ALS
Możliwość czyszczenia
Przeznaczony do betonowych kanałowych płyt stropowych.
Standardowy kolor biały RAL 9003
- 5 wariantów kolorów standardowych
- Pozostałe kolory dostępne na zamówienie

Oblicz

Nawiewnik sufitowy talerzowy do wysokich stropów i umiarkowanych wymagań dotyczących komfortu. Odpowiedni do fabryk, magazynów i innych pomieszczeń z wysokim stropem.

PRZEPŁYW POWIETRZA – CIŚNIENIE AKUSTYCZNE W POMIESZCZENIU (Lp10A) *)
CBE Wielkość		25 dB(A)		30 dB(A)		35 dB(A)
CBE Wielkość		l/s	m3/h	l/s	m3/h	l/s	m3/h
100		23	83	27	97	33	119
125		36	130	42	151	50	180
160		55	198	65	234	75	270

CBE Wielkość	ALS Wielkość	25 dB(A)		30 dB(A)		35 dB(A)
CBE Wielkość	ALS Wielkość	l/s	m3/h	l/s	m3/h	l/s	m3/h
100	80-100	16	58	21	76	27	97
125	100-125	26	94	33	119	41	148
160	125-160	40	144	52	187	68	245
Dane dotyczą CBE w połączeniu ze skrzynką regulacyjno-pomiarową ALS, przy łącznym spadku ciśnienia rzędu 50 Pa. *) Lp10A = ciśnienie akustyczne z filtrem A o chłonności akustycznej 4 dB i powierzchni pochłaniania dźwięku w pomieszczeniu o kubaturze 10 m².

ALS

Skrzynka rozprężna dla nawiewników

Filtruj

Uwzględnij dokumenty dotyczące akcesoriów

Dokument	Artykuł	Typ dokumentu	Data
Circular diffuser with unidirectional spread of supply air (pdf 836.02kB)	CBEa	Katalog techniczny	19.11.2021
Installation, commissioning, maintenance (pdf 738.34kB)	CBEa	Instrukcja	24.05.2018
Nano certificate (pdf 71.51kB)	Air diffusers	Deklaracja, certyfikat	3.10.2023
