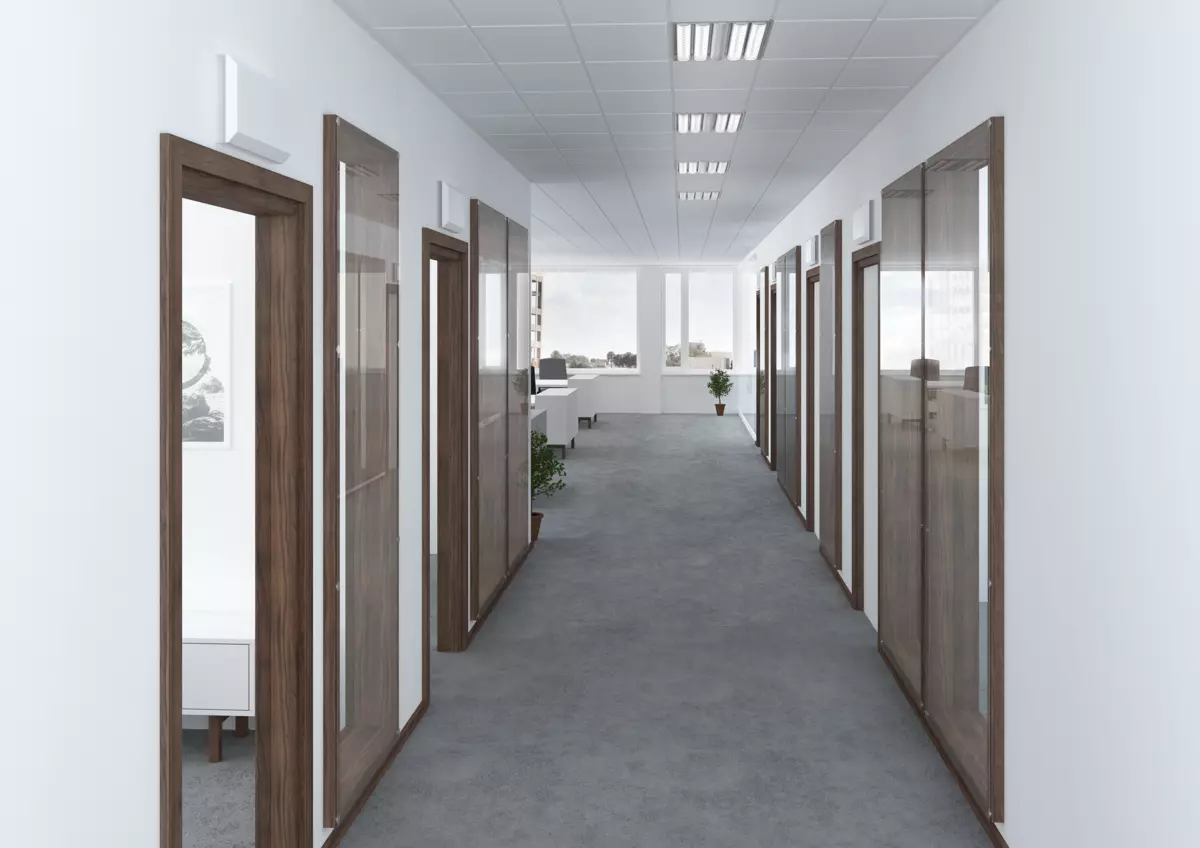

SOTTO
- För överluft genom vägg
- Cirkulär håltagning
- Lätt att montera
- Tillbehör:
- Tallriksventil TRAC
- Teleskopisk väggenomföring VGC
- Standardfärg Vit RAL 9003
- 5 alternativa standardfärger
- Andra färger på förfrågan
- Air transféré
Teknisk beskrivning

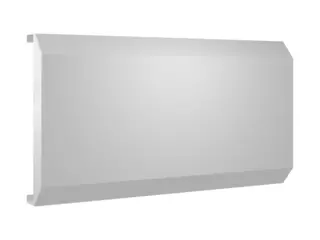

Ljuddämpande överluftsdon anpassat för placering i regelvägg, utförda som rektangulära bafflar innehållande isolerande ljudabsorbent med förstärkt ytskikt, brandklassad B-s1,d0 enligt EN ISO 11925-2. Öppen spalt i kortsidorna. Bafflarna hängs upp på medlevererade fästramar.
Ljudbaffeln och fästram är tillverkad i förzinkad stålplåt. Ljudbaffeln är lackerad i vår standardfärg.
- Standardfärg:
- RAL 9003, signal white, gloss 40
- Alternativa standardfärger:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Olackerat och andra färgkulörer på förfrågan.
Andra färgkulörer på förfrågan. Donfront kan förses med text, t.ex. företagsnamn. Kontakta närmsta säljkontor för information.
Exempel på beskrivningstext enligt VVS AMA: QMD
Swegons rektangulära ljuddämpande överluftsdon typ SOTTO, med följande funktioner:
- Utfört i förzinkad stålplåt.
- Akustisk isolering med förstärkt ytskikt.
- Pulverlackerad vit, RAL 9003/NCS S 0500-N.
Storlek: SOTTOa aaa-bbb xx st
Tillbehör
Teleskopisk väggenomföring: VGCa bbb xx st
Tallriksventil: TRACa-bbb xx st
LUFTFLÖDE - TRYCKFALL - Rw-VÄRDE | ||||||||
SOTTO Storlek | HÃ¥l (mm) | 10 Pa | 15 Pa | 20 Pa | Rw=Dn,ew (dB) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | |||
80-100 | 80 | 14 | 50 | 17 | 61 | 19 | 68 | 55 |
80-100 | 100 | 16 | 58 | 19 | 68 | 23 | 83 | 55 |
125-160 | 125 | 21 | 76 | 25 | 90 | 29 | 104 | 51 |
125-160 | 160 | 23 | 83 | 27 | 97 | 31 | 112 | 51 |
Data gäller för montering i 100 mm tjock regelvägg med 10 m2 transmissionsarea. Ett don på vardera sida av vägg. |
