LOCKZONE Ceiling VF
- Cirkulär ledskeneperforering
- Flush design
- Lämplig för VAV och DCV applikationer
- Klarar stora undertemperaturer (Hög ΔT)
- Snabb och enkel installation samt injustering genom Swegon Quick Access
- Anpassad för kassettundertak
- Används med anslutningslåda REACT ALS för variabelflödesreglering
- Anslutningslåda ALS med en eller två dimensionsförändringar mellan kanal- och luftdonsanslutning
- ADAPTER för undertakssystem
- Standardfärg Vit RAL 9003
- 5 alternativa standardfärger
- Andra färger på förfrågan
- Zuluft
Teknisk beskrivning
- Det kvadratiska tilluftsluftdonet LOCKZONE Ceiling VF består av mellanlåda och spridardel med ledskeneperforering i ett cirkulärt mönster för virvelspridning.
- Spridardelen är gångjärnsupphängd i ena sidan och fäst med fjädrar på motstående sida.
- Enklare och snabbare hantering vid installation, injustering och rensning tack vare Quick Access.
Mellanlådan och spridardelen är tillverkade i stålplåt. Anslutningsstosen är utförd i förzinkad stålplåt. Luftdonet är in- och utvändigt lackerat.
- Standardfärg:
- RAL 9003, signal white, gloss 40
- Alternativa standardfärger:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Olackerat och andra färgkulörer på förfrågan

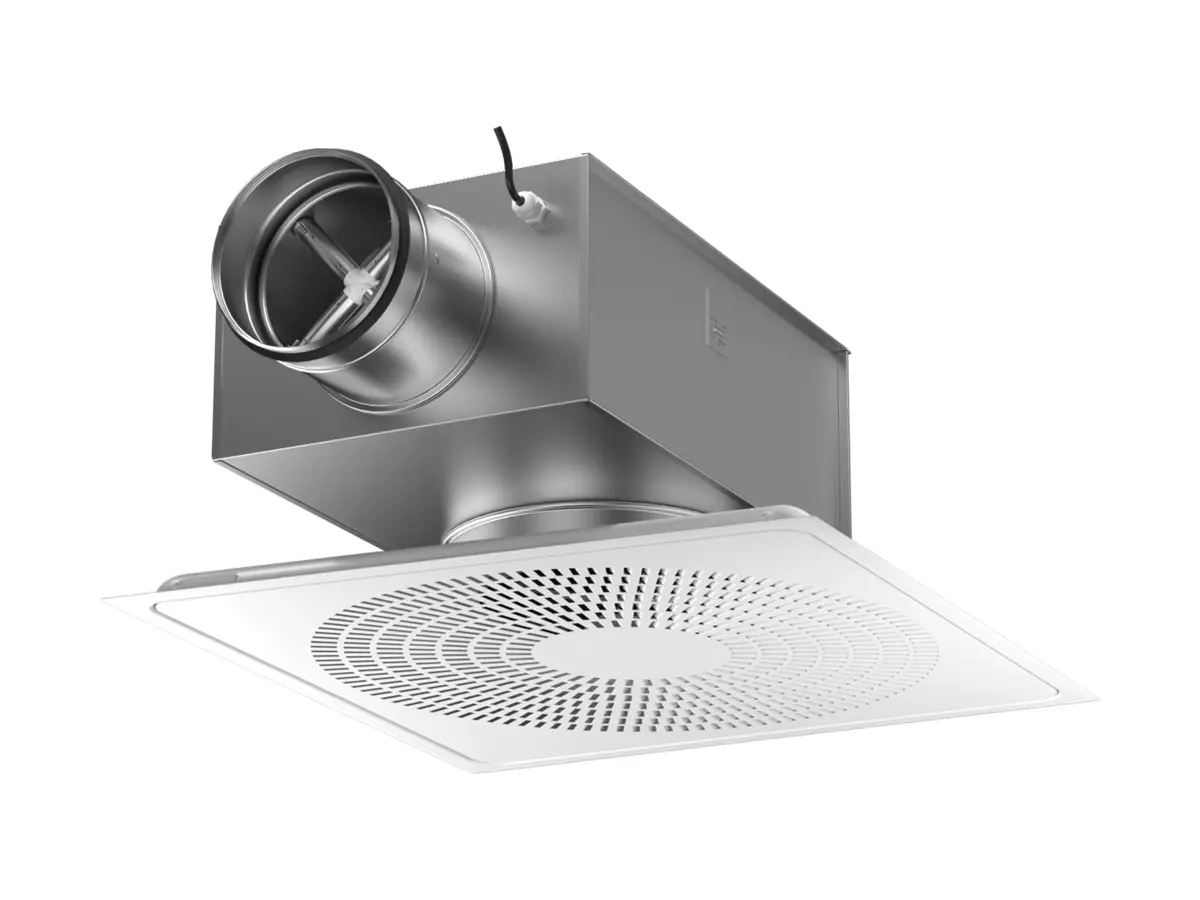

Luftdon med aktiv anslutningslåda REACT ALS
Exempel på beskrivningstext enligt VVS AMA: QMC, Tilluftsdon monterade i tak
Fabrikat: Swegon
Typ: LOCKZONE Ceiling VF + REACT ALS
Swegons kompletta kvadratiska perforerade takdon typ LOCKZONE Ceiling VF, med anslutningslåda REACT ALS innehållande följande funktioner:
- Tryckoberoende VAV-enhet för behovsstyrd ventilation.
- Inbyggd flödesmätning.
- Inbyggd regulator; flödesreglerande.
- Inställning och avläsning av parametrar på regulator.
Skall monteras med min. raksträcka på inloppssidan enligt produktblad för REACT ALS.
Storlek: Ø160, Ø250
Specifikation: LOCKZONE Ceiling VF
Korrosivitetsklass: C2 (Pulverfärg Epoxy Polyester)
Specifikation: REACT ALS
Standard SS-EN 1751: 2014, Annex C
Strömförsörjning: 24 V AC ±15% 50 - 60Hz
Täthetsklass hölje: C
Korrosivitetsklass: C3
Tolerans flödesmätning: ±5%, dock minst ±X l/s enligt tabell i produktblad för REACT ALS
Storlek: LOCKZONE C VFa aaa-bbb med REACT ALSa aaa-bbb xx st
Tillbehör
Sarg: SARb K aaa xx st

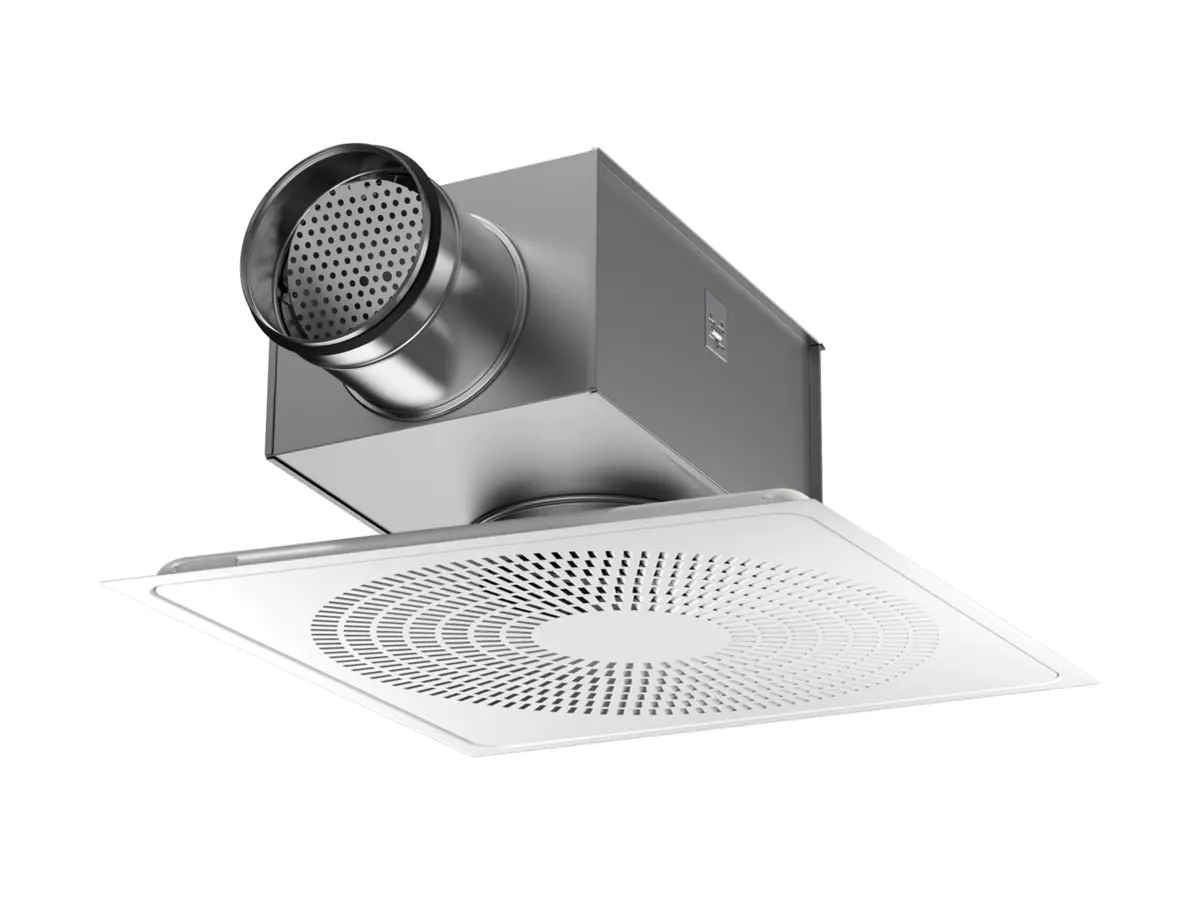

Luftdon med anslutningslåda ALS
Exempel på beskrivningstext enligt VVS AMA: QMC, Tilluftsdon monterade i tak
Fabrikat: Swegon
Typ: LOCKZONE Ceiling VF + ALS
Swegons kompletta kvadratiska perforerade takdon typ LOCKZONE Ceiling VF, med anslutningslåda ALS innehållande följande funktioner:
- Ledskeneperforering LOCKZONE.
- Anpassat för kassettundertak (600x600 mm).
- Quick Access för snabb åtkomlighet av anslutningslåda och kanalsystem.
- Rensbar anslutningslåda ALS med demonterbart injusteringsspjäll.
- Mätmetod med lågt metodfel.
- Invändig ljudabsorbent med fibersäkert ytskikt.
- Pulverlackerad vit, RAL 9003/NCS S 0500-N.
Specifikation: LOCKZONE Ceiling VF
Korrosivitetsklass: C2 (Pulverfärg Epoxy Polyester)
Specifikation: ALS
Täthetsklass hölje: C
Korrosivitetsklass: C3
Storlek: LOCKZONE C VFa aaa-bbb med ALSd aaa-bbb xx st
Tillbehör
Sarg: SARb K aaa xx st
LUFTFLÖDE - LJUDTRYCK RUM (Lp10A) *) | |||||||||
LOCKZONE Ceiling VF Storlek | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||||
l/s | m3/h | l/s | m3/h | l/s | m3/h | ||||
250-600 | 97 | 349 | 112 | 403 | 128 | 461 | |||
315-600 | 125 | 450 | 143 | 515 | 163 | 587 | |||
  | |||||||||
LOCKZONE Ceiling VF Storlek | REACT ALS Storlek | Min.* | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
l/s | m3/h | l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
250-600 | 160-250 | 7 | 25 | 62 | 223 | 74 | 263 | 87 | 313 |
315-600 | 250-315 | 20 | 72 | 93 | 335 | 108 | 392 | 127 | 457 |
  | |||||||||
LOCKZONE Ceiling VF Storlek | ALS Storlek | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||||
l/s | m3/h | l/s | m3/h | l/s | m3/h | ||||
250-600 | 160-250 | 73 | 263 | 85 | 306 | 99 | 356 | ||
250-600 | 200-250 | 80 | 288 | 92 | 331 | 105 | 378 | ||
315-600 | 200-315 | 98 | 353 | 113 | 407 | 130 | 468 | ||
315-600 | 250-315 | 110 | 396 | 126 | 454 | 144 | 518 | ||
Data redovisas för tilluft vid öppet spjäll då anslutningslåda REACT ALS eller ALS används. *) Lp10A = Ljudtryck inkl. A-filter med 4 dB rumsdämpning och 10 m2 rumsabsorptionsarea. *Produkten skall inte gå nedanför min. då mätfunktionen inte kan garanteras, för toleranser se produktblad för REACT ALS. OBS! Vid stora tryckfall över produkten kan det vara svårt att uppnå min. flöde, se dimensioneringsdiagrammen i produktblad. |
