Room Unit Design

Allmänt

Room Unit Design (RUD)
RUD är ett webbaserat produktvalsprogram och simuleringsverktyg för rumsrelaterade produkter med stöd för de flesta webbbläsarna men Chrome eller Microsoft Edge rekommenderas.​

​Flera produkter​
Fyll i värden för rumstyp och rumsstorlek. Hitta och lägg in en eller flera olika produkter samt produkttyper i samma rum. Få simuleringar och råd att hitta de produkter som passar bäst för projektet och rummet.​

​3D-isovelvy och beräkningar​
Vyn för 3D redovisar isoveler och beroende på vad som markeras så syns och görs beräkningar för effekter, tryckfall, flöden, ljudnivåer och CO2-innehåll för hela rummet eller en enskild produkt. ​

​Produktväljare​

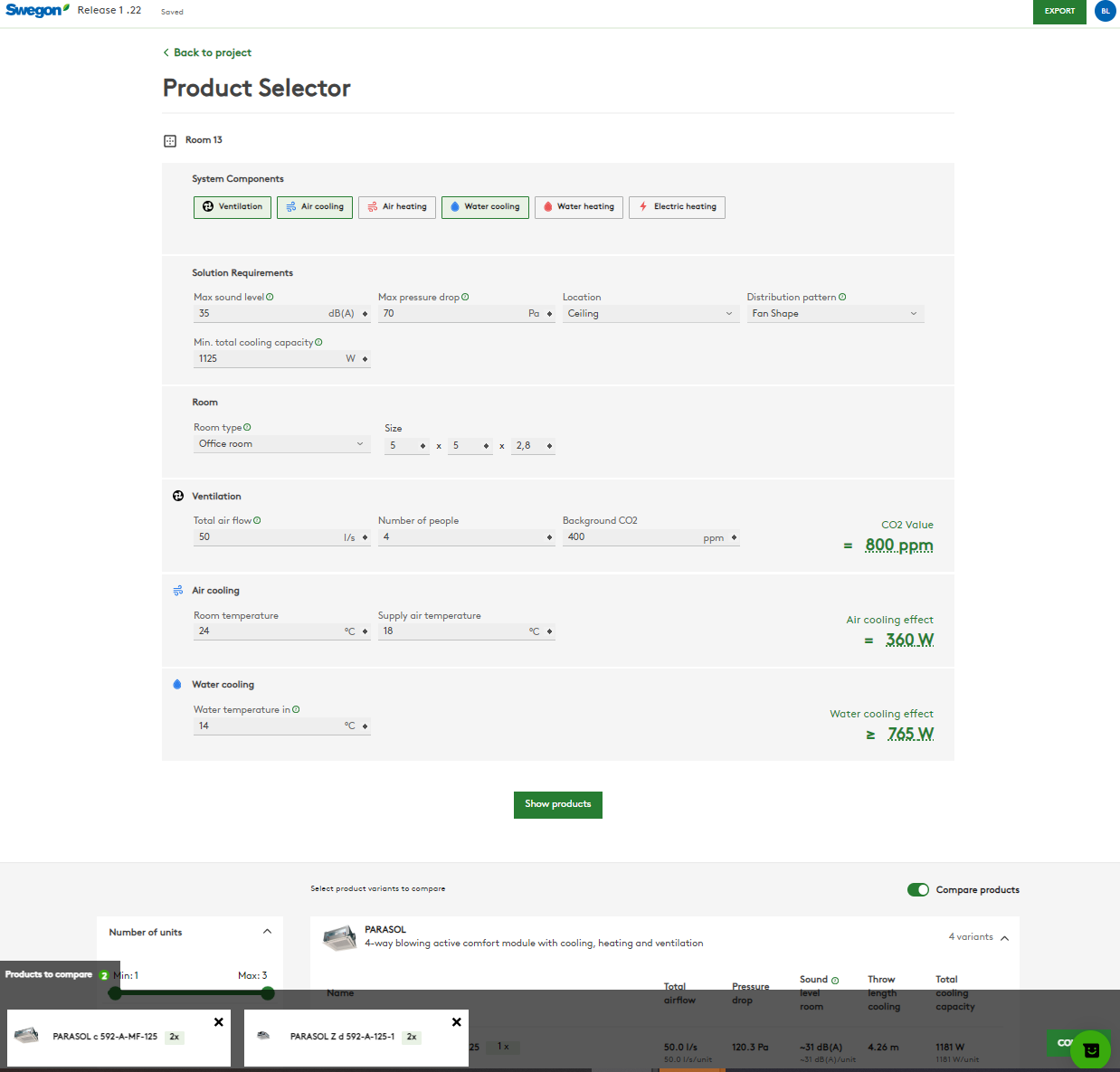

Hitta rätt produkt och lösning för projektet med hjälp av ”Produktväljaren” eller ”Katalogsöken”, välj vilken beroende på behov och förkunskap.​

​CAD export​
Exportera produkter från Room Unit Design till olika CAD-format och implementera sedan dessa i egna CAD-ritningar.

Flera rum

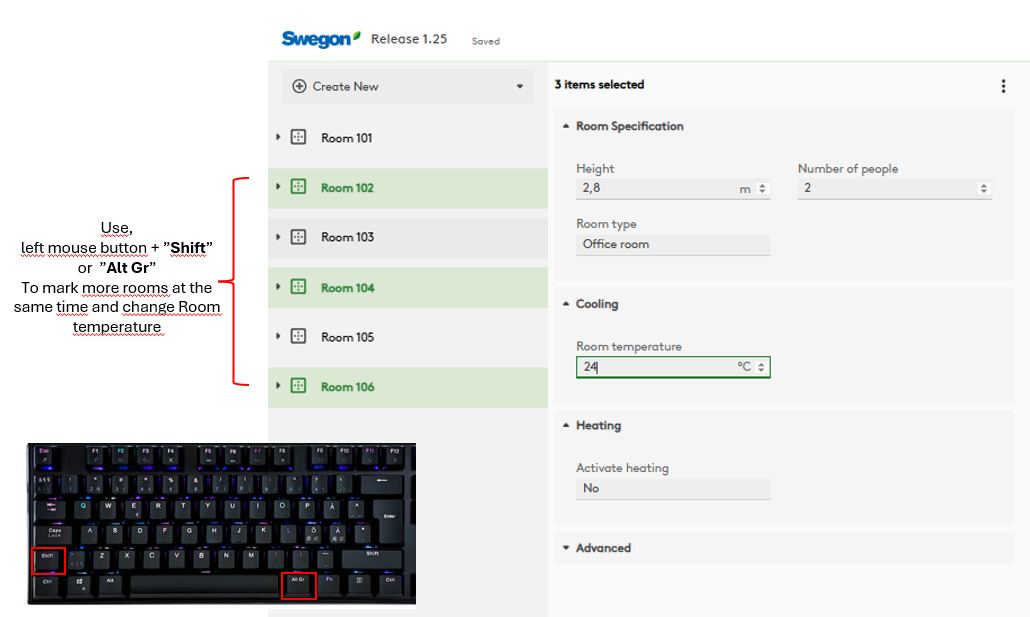

Skapa och beräkna flera rum i samma projekt. Håll sedan enkelt ordning på projekt och rum i programmets filträd. Genom att sortera rummen i mappar efter exempelvis en byggnad, med undermappar för våningsplan eller zoner kan olika byggnadsstrukturer efterliknas och beräkningar hållas isär.

Inställningar

Välj först om inställningarna ska gälla för rummet eller en enskild produkt. Fyll sedan i och gör de val som resultatet ska baseras på.

Inställningar för rummet
För rummet kan mått, takhöjd, rumstyp samt antal personer ställas in. Det finns även möjlighet att ställa in rumstemperatur och typ av undertak om sådant finns.

Inställningar för enskild produkt

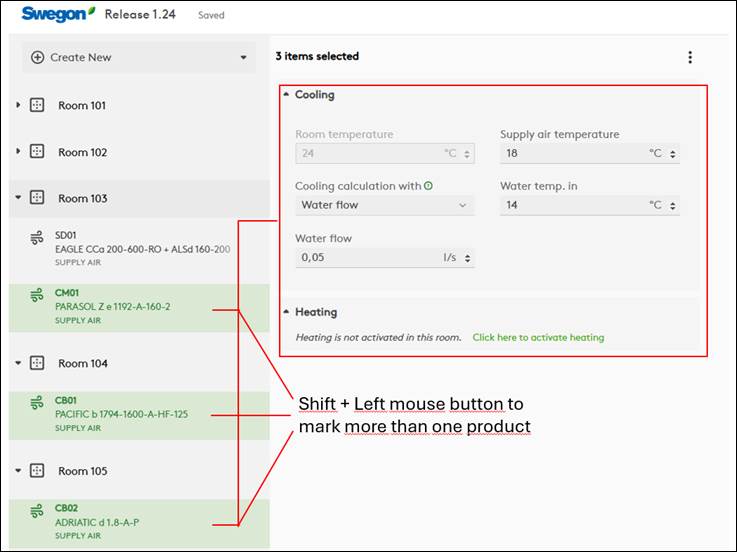

För den enskilda produkten är det möjligt att bland annat ställa in tilluftstemperatur, vattentemperatur, tryckfall och luftspridning. Det är även möjligt att konfigurera produkten och välja storlek, dimension och anslutningssida.

3D-vy

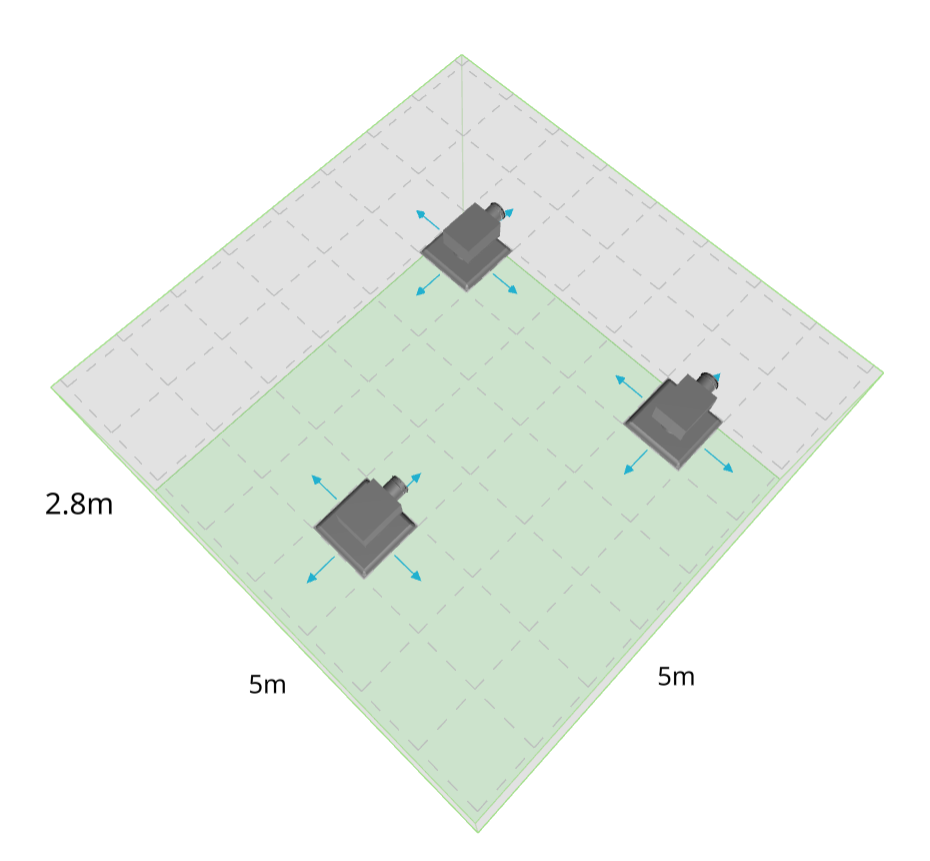

Se hur luftströmmarna från produkterna rör sig i rummet under 3D-vyn. Vyn ger även en tydlig bild av vad som händer när luftstrålar exempelvis krockar med varandra eller en vägg.

• Vrid och vänd på rummet för att se det i olika vinklar
• Visa eller dölj isoveler
• Visualisera olika lufthastigheter
• Ställ in vistelsezon

Beräkningsresultat

Beräkningsresultatet kan antingen visas för hela rummet som enhet eller för varje enskild produkt. Värme och kyla redovisas i två kolumner intill varandra.

För produkter med en större mängd resultatdata är det möjligt att expandera vyn via knappen "Visa avancerat läge", där hela resultatet med alla beräkningar visas.

Export

Med knappen "Exportera" är det möjligt att få ut beräkningsresultaten i olika format.

PDF-export
Generera en rapport av beräkningarna i PDF-format och välj mellan en överskådlig kortare rapport med sammanfattande rumsinformation eller en mer detaljerad rapport som är en fullständigt export av hela beräkningen.

CAD-export
Från Room Unit Design kan produkter och innehållsinformation även exporteras till en .dxf-fil.

Vid användning av ett Swegon CAD-plugin kan 3D-innehåll och beräkningsunderlag överföras.

• Plugin för Revit utan MagiCAD
• Plugin för Revit med MagiCAD
• Plugin för AutoCAD utan MagiCAD

Logga in

Det finns inget krav på inloggning för att använda Room Unit Design, bara klicka på länken till höger eller längre upp på sidan så startar programmet och beräkningar kan utföras direkt.

För möjligheten att spara eller dela en beräkning krävs inloggning och därmed ett giltigt användarkonto. Ett användarkonto skapas genom att fylla i och registrera en ny användare via länken till höger eller inne i programmet. Användarkontot skapas automatiskt när formuläret skickats och det är möjligt att logga in direkt och spara projekten.
