Room Unit Design

Room Unit Design est un programme de sélection de produits en ligne et un outil de simulation pour les terminaux. Il permet de trouver les solutions qui conviennent le mieux à un projet en fonction de valeurs définies et d'options de configuration.

Lancez le programme et effectuez directement des calculs de base ou des calculs avancés.

Lancer Room Unit Design

Allmänt

Room Unit Design (RUD)
RUD är ett webbaserat produktvalsprogram och simuleringsverktyg för rumsrelaterade produkter med stöd för de flesta webbbläsarna men Chrome eller Microsoft Edge rekommenderas.

Flera produkter
Fyll i värden för rumstyp och rumsstorlek. Hitta och lägg in en eller flera olika produkter samt produkttyper i samma rum. Få simuleringar och råd att hitta de produkter som passar bäst för projektet och rummet.

3D-isovelvy och beräkningar
Vyn för 3D redovisar isoveler och beroende på vad som markeras så syns och görs beräkningar för effekter, tryckfall, flöden, ljudnivåer och CO2-innehåll för hela rummet eller en enskild produkt.

Produktväljare
Hitta rätt produkt och lösning för projektet med hjälp av ”Produktväljaren” eller ”Katalogsöken”, välj vilken beroende på behov och förkunskap.

CAD export
Exportera produkter från Room Unit Design till olika CAD-format och implementera sedan dessa i egna CAD-ritningar.

Inställningar

Välj först om inställningarna ska gälla för rummet eller en enskild produkt. Fyll sedan i och gör de val som resultatet ska baseras på.

Inställningar för rummet
För rummet kan mått, takhöjd, rumstyp samt antal personer ställas in. Det finns även möjlighet att ställa in rumstemperatur och typ av undertak om sådant finns.

Inställningar för enskild produkt
För den enskilda produkten är det möjligt att bland annat ställa in tilluftstemperatur, vattentemperatur, tryckfall och luftspridning. Det är även möjligt att konfigurera produkten och välja storlek, dimension och anslutningssida.

Beräkningsresultat

Beräkningsresultatet kan antingen visas för hela rummet som enhet eller för varje enskild produkt. Värme och kyla redovisas i två kolumner intill varandra.

För produkter med en större mängd resultatdata är det möjligt att expandera vyn via knappen "Visa avancerat läge", där hela resultatet med alla beräkningar visas.

Export

Med knappen "Exportera" är det möjligt att få ut beräkningsresultaten i olika format.

PDF-export
Generera en rapport av beräkningarna i PDF-format och välj mellan en överskådlig kortare rapport med sammanfattande rumsinformation eller en mer detaljerad rapport som är en fullständigt export av hela beräkningen.

CAD-export
Från Room Unit Design kan produkter och innehållsinformation även exporteras till en .dxf-fil.

Vid användning av ett Swegon CAD-plugin kan 3D-innehåll och beräkningsunderlag överföras.

Plugin för Revit utan MagiCAD
Plugin för Revit med MagiCAD
Plugin för AutoCAD utan MagiCAD

Logga in

Det finns inget krav på inloggning för att använda Room Unit Design, bara klicka på länken till höger eller längre upp på sidan så startar programmet och beräkningar kan utföras direkt.

För möjligheten att spara eller dela en beräkning krävs inloggning och därmed ett giltigt användarkonto. Ett användarkonto skapas genom att fylla i och registrera en ny användare via länken till höger eller inne i programmet. Användarkontot skapas automatiskt när formuläret skickats och det är möjligt att logga in direkt och spara projekten.

Länkar

Dernières actualités

Faites-vous une idée de ce que l'on peut faire avec Room Unit Design

Vous trouverez ci-dessous un certain nombre de vidéos (en anglais) vous permettant de commencer à travailler sur la conception d'unités de chambre.

Plugin CAO (CAD)

Le plugin CAO pour AutoCAD et Revit (à venir), permet le transfert direct de données entre les programmes de calcul de Swegon et les projets CAO.

Télécharger le plug-in

Room Unit Design via SPC ou ESBO

Il est possible d'accéder à Room Unit Design via un lien dans Single Product Calculator (SPC) ou ESBO.

Cliquez sur les liens suivants passer à la page du produit concerné afin d'accéder à SPC ou bien pour découvrir ESBO.

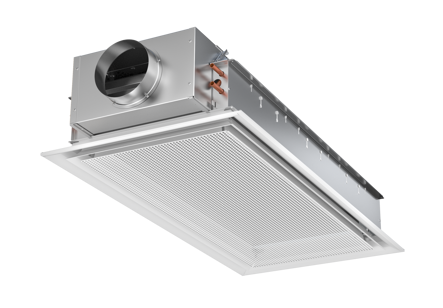

Systèmes de climatisation à induction

Des modules de confort révolutionnaires, des poutres froides classiques et des éjecto-convecteurs.

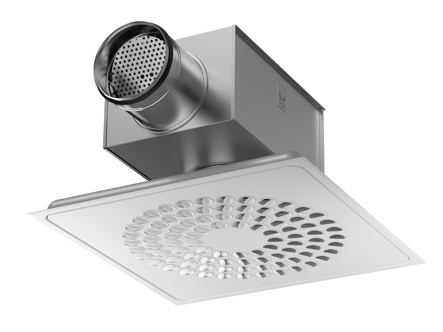

Diffuseurs

Un large choix de diffuseurs pour toutes les pièces.

ESBO est un logiciel de calcul de l’énergie et de l’électricité pour le démarrage parfait de votre projet. En quelques minutes, l'ESBO de Swegon calcule à la fois la demande en puissance installée et les coûts d'énergie annuels.

Choisir et trouver les bons produits

Lors du choix des produits de climat intérieur, de nombreux éléments doivent être pris en considération. Il existe également de nombreux types et variantes de produits parmi lesquels choisir. Par conséquent, il peut s'avérer difficile de trouver et de sélectionner les bonnes unités, alors comment trouver la bonne ?

Tout d'abord, il est important de déterminer le climat intérieur requis par le bâtiment, ainsi que les exigences à satisfaire. Y a-t-il d'autres exigences que la ventilation et le chauffage ? Un refroidissement est-il nécessaire et quels seront les paramètres de contrôle ? Où les produits peuvent-ils être placés et y a-t-il de la place ? Quels sont les souhaits en termes d'intégration avec le reste de l'architecture interne et quelles sont les exigences acoustiques applicables ?

Lorsque d'autres exigences et paramètres affectant le dimensionnement apparaissent, un programme de sélection des produits s'avère utile.

Börje Lehrman, spécialiste des systèmes chez Swegon, nous en dit plus à ce sujet dans son article de blog "Programmes de sélection de produits - un outil utile".
