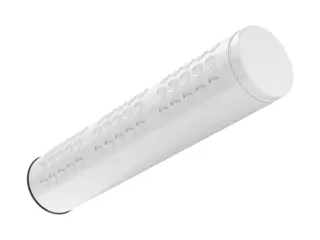

Dysekanalen IBIS har en diameter, der svarer til standard kanaldimension. IBIS er udstyret med aerodynamisk udformede dyser med høj induktionseffekt. IBIS Ø160 og IBIS Ø200 er udstyret med Swegons lille dyse. Dysekanalen findes i en række standardstørrelser. På oversiden er der en langsgående integreret liste for at kunne hænge dysekanalen ned fra loftet.
Dysekanalen er udført i forzinket stålplade og er lakeret.
Dyserne er udført i genvindingsbar plast (Polypropen-PP).
Ud over anført størrelse kan der leveres dysekanaler med andre mål, dyseantal etc. Kontakt nærmeste salgskontor for yderligere information.
LUFTMÆNGDE – LYDTRYK RUM (Lp10A) *) | ||||||
IBIS Størrelse | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | |
160-1500-2 | 29 | 104 | 36 | 130 | 43 | 155 |
160-1500-4 | 40 | 144 | 48 | 173 | 56 | 202 |
160-3000-2 | 37 | 133 | 46 | 166 | 56 | 202 |
160-3000-4 | 47 | 169 | 57 | 205 | 69 | 248 |
200-1500-4 | 50 | 180 | 60 | 216 | 72 | 259 |
200-1500-6 | 62 | 223 | 76 | 274 | 86 | 310 |
200-3000-4 | 62 | 223 | 74 | 266 | 90 | 324 |
200-3000-6 | 77 | 277 | 90 | 324 | 110 | 396 |
250-3000-4 | 125 | 450 | 150 | 540 | 180 | 648 |
250-3000-6 | 145 | 522 | 170 | 612 | 205 | 738 |
250-4500-4 | 140 | 504 | 165 | 594 | 198 | 713 |
250-4500-6 | 158 | 569 | 180 | 648 | 215 | 774 |
315-3000-6 | 190 | 684 | 225 | 810 | 270 | 972 |
315-3000-8 | 220 | 792 | 260 | 936 | 310 | 1116 |
315-4500-6 | 215 | 774 | 255 | 918 | 305 | 1098 |
315-4500-8 | 230 | 828 | 270 | 972 | 325 | 1170 |
400-3000-8 | 285 | 1026 | 340 | 1224 | 410 | 1476 |
400-3000-10 | 320 | 1152 | 380 | 1368 | 455 | 1638 |
400-4500-8 | 330 | 1188 | 390 | 1404 | 470 | 1692 |
400-4500-10 | 355 | 1278 | 420 | 1512 | 500 | 1800 |
500-1500-12 | 300 | 1080 | 355 | 1278 | 420 | 1512 |
500-3000-12 | 450 | 1620 | 530 | 1908 | 625 | 2250 |
630-1500-16 | 400 | 1440 | 475 | 1710 | 570 | 2052 |
630-3000-16 | 650 | 2340 | 775 | 2790 | 900 | 3240 |
*) Lp10A = Lydtryk inkl. A-filter med 4 dB rumdæmpning og 10 m² rumabsorptionsareal. |
