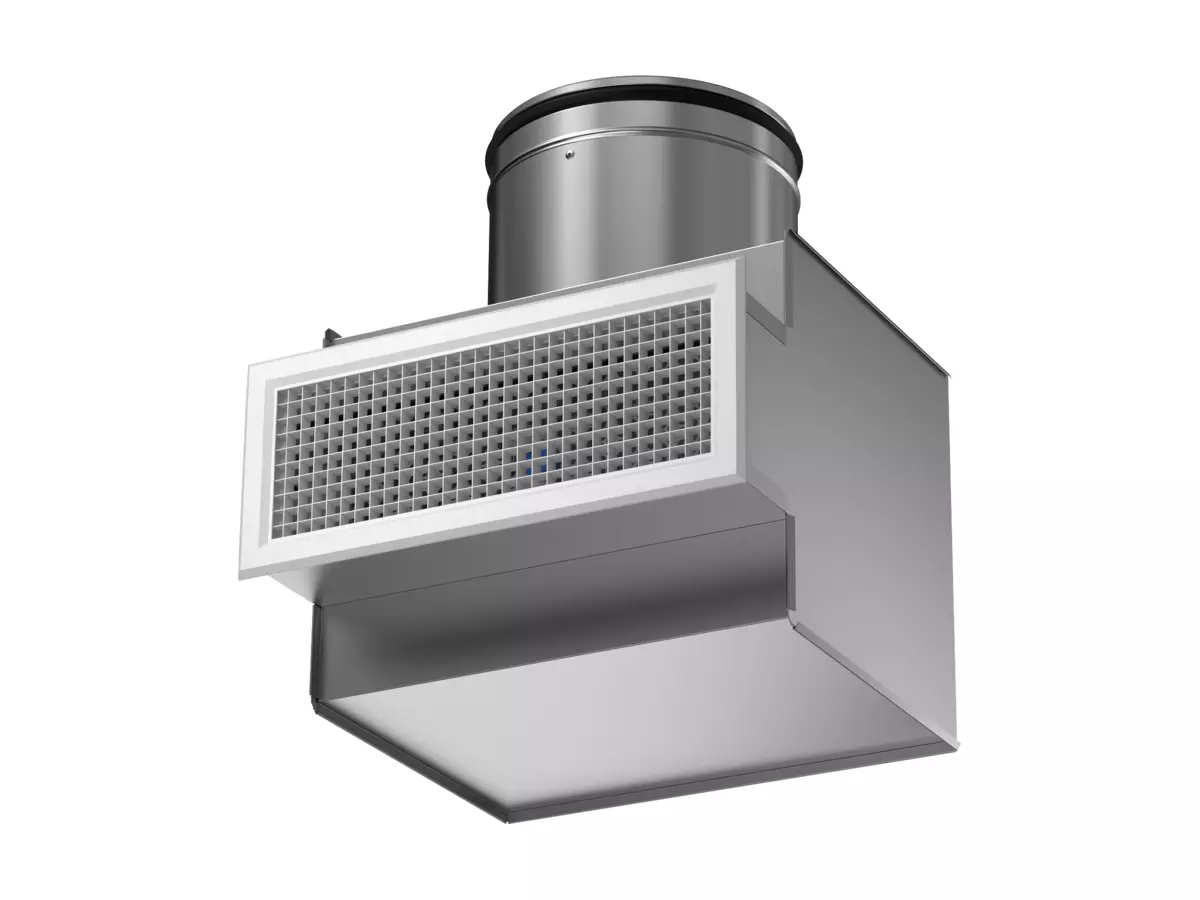

Product view with commissioning box TRG - Connection on rear side

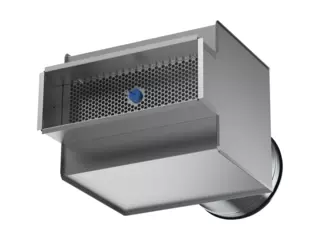

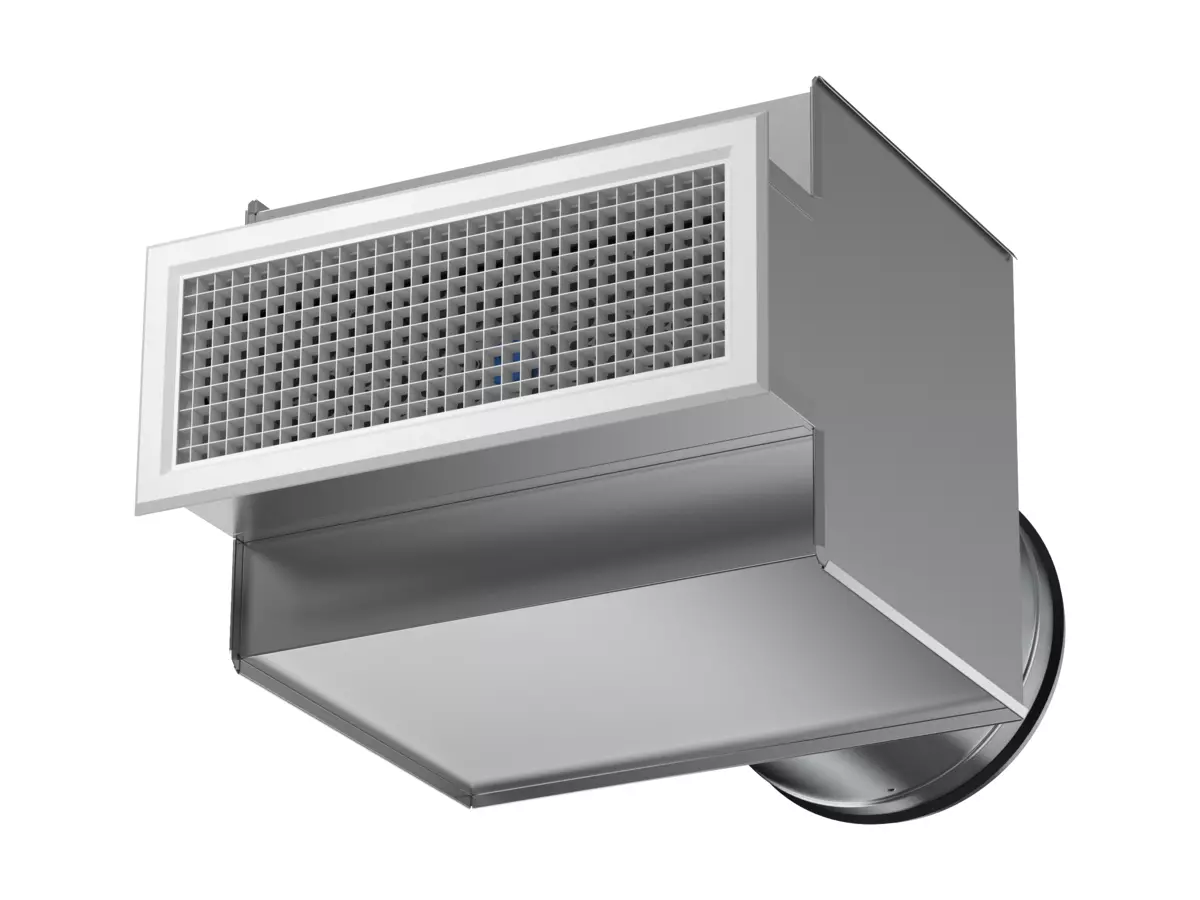

Product view with commissioning box TRG - Connection on short side

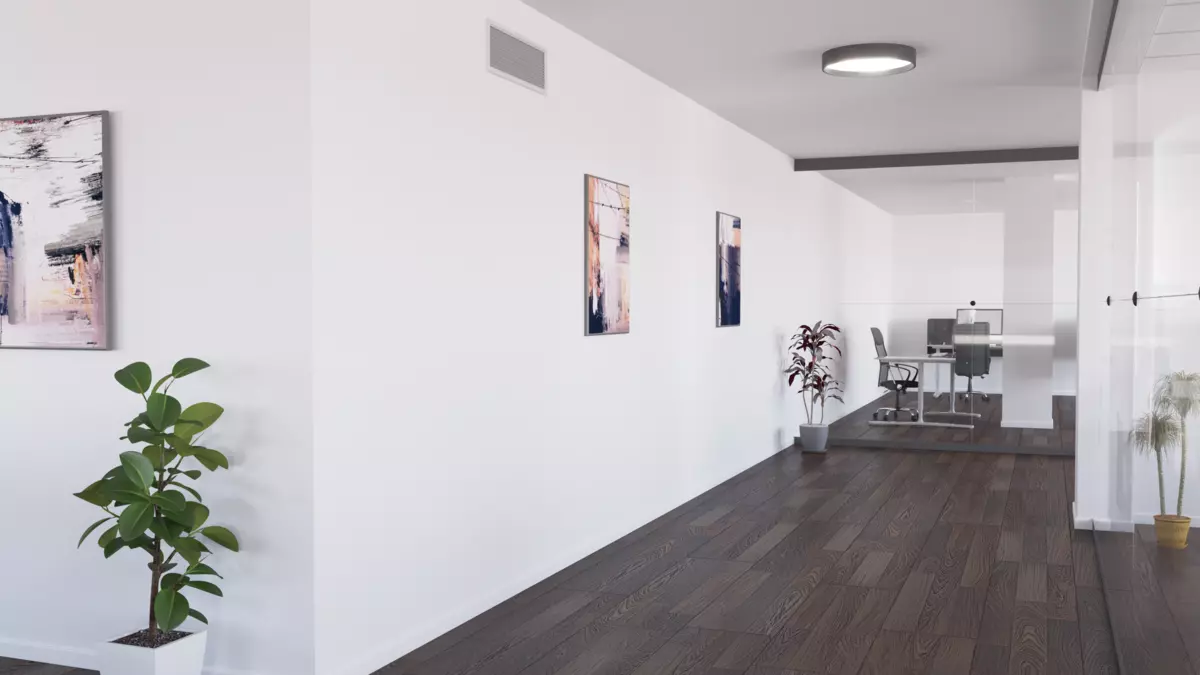

Product in context

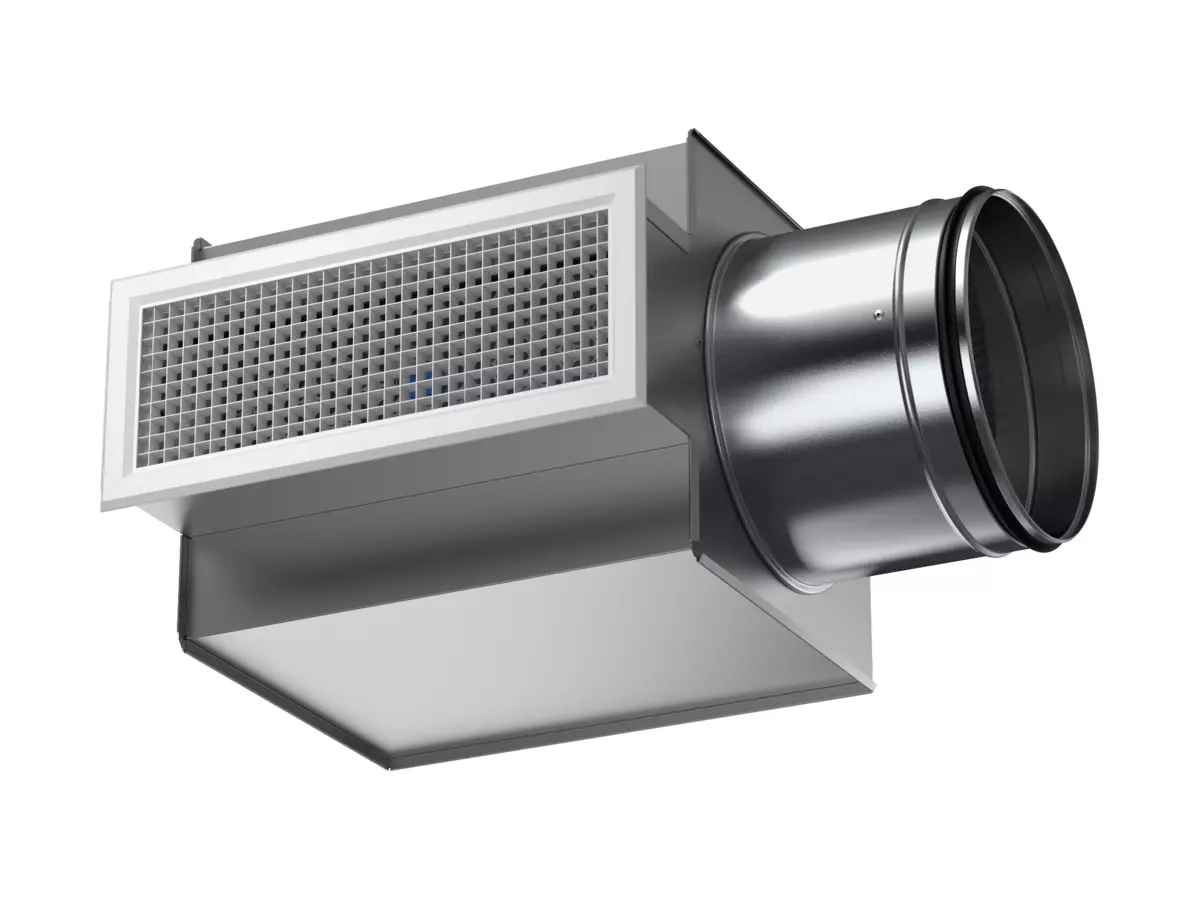

Product view with commissioning box TRG - Connection on long side
GRL
Rist til væg/loft og fraluft/overluft i rektangulær udførelse
- Til fraluft og overluft
- 91 % frit areal
- Kan håndtere store luftmængder
- Rengøringsvenlig
- Monteres i monteringsramme FHA eller FHB eller trykfordelingsboks TRG
- Standardfarve Hvid RAL 9003
- 5 alternative standardfarver
- Andre farver på forespørgsel
GRL er en rektangulær rist med meget stort frit areal. Dette giver lavt trykfald, hvilket gør GRL velegnet til høje luftmængder. Ved regulering eller måling af luftmængde skal GRL benyttes med trykfordelingsboks TRG.
LUFTMÆNGDE – LYDTRYK RUM (Lp10A) *) | ||||||
GRL Størrelse | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | |
200-100 | 25 | 90 | 40 | 144 | 55 | 198 |
300-100 | 40 | 144 | 70 | 252 | 100 | 360 |
400-100 | 47 | 169 | 80 | 288 | 130 | 468 |
500-100 | 70 | 252 | 105 | 378 | 150 | 540 |
300-150 | 80 | 288 | 120 | 432 | 160 | 576 |
400-150 | 115 | 414 | 150 | 540 | 190 | 684 |
500-150 | 100 | 360 | 165 | 594 | 230 | 828 |
400-200 | 115 | 414 | 195 | 702 | 270 | 972 |
500-200 | 125 | 450 | 265 | 954 | 350 | 1260 |
600-200 | 145 | 522 | 280 | 1008 | 375 | 1350 |
600-300 | 215 | 774 | 400 | 1440 | 510 | 1836 |
Tabellen angiver fraluftdata for GRL + TRG ved trykfald 50 Pa. *) Lp10A = Lydtryk inkl. A-filter med 4 dB rumdæmpning og 10 m² rumabsorptionsareal. |
