Opvarmning fra klimabafler

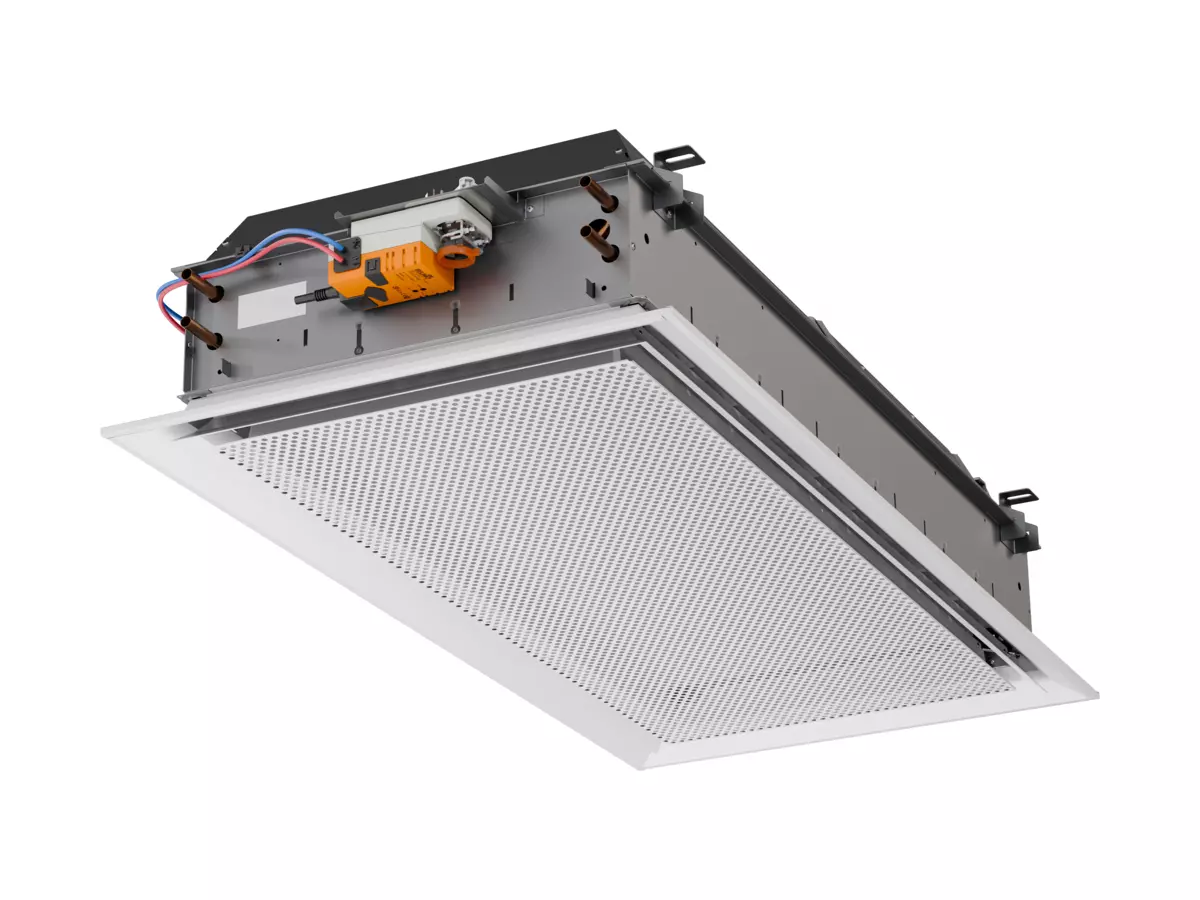

Med Swegons komfortmoduler og kølebafler kan varme- og kølebehov opfyldes uden behov for at installere separate radiatorer.

Introduktion

En fælles tilgang til bygningsdesign er at bruge kølebafler ved behov for ventilation og kølebehov, mens behov for opvarmning typisk styres af radiatorer.
Med Swegons komfortmoduler og klimabafler kan behov for ventilation, opvarmning og køling opfyldes effektivt uden behov for separate radiatorer.
Alle komfortmoduler og kølebafler fra Swegon er omhyggeligt designet og testet til at yde optimal ventilation, opvarmning og køling.
Brug af Swegons komfortmoduler og klimabafler giver en enkel og omkostningseffektiv løsning, hvor rørinstallationer er begrænset til komfortmodulerne i loftet. Dette sparer ikke kun tid og installationsplads, men hjælper også med at reducere bygningens samlede CO2-udledning, hvilket gavner miljøet. Derudover frigøres værdifuld gulvplads, der ellers ville blive optaget af radiatorer, hvilket giver mulighed for et mere fleksibelt og pænt design af brugs områderne.

Hvad er et godt indeklima?

Et godt indeklima er afgørende for at skabe et sundt og behageligt miljø at leve eller arbejde i. Aktiv regulering af indeklimaet hjælper også med at forhindre fugt og mug og beskytter bygningens konstruktion, installationer og møbler mod store temperaturvariationer. Alt dette hjælper med at forlænge bygningens levetid og bevare dens værdi.
Når vi designer et optimalt indeklima, henviser vi til standarden SS-EN ISO 7730:2006, som sigter mod, at mindst 90 % af mennesker oplever komfort i et indemiljø.

Nogle af de værdier, vi skal overveje i en opvarmningssituation, er følgende:

Operative temperatur: 20-24 °C
Lufthastigheder: 0,15 m/s - 0,25 m/s
Temperaturforskel mellem hoved og fødder: < 3 °C
Stråletemperatur fra overflader:
* 19 °C på gulvet
* <35 °C fra loft og vægge

Vil du få varmen ned i den dækkede zone?

Swegon anbefaler, at indblæsningstemperaturen fra kølebaflen er ca. 2-4 grader varmere end rumtemperaturen for at sikre god og jævn luftblanding i rummet. Denne temperaturforskel er med til at skabe et behageligt og stabilt indemiljø.
Højere indblæsningstemperatur kan føre til større lagdeling af temperaturen, hvilket betyder, at varmen forbliver højt i rummet og ikke når opholdszonen, hvor der er mest brug for den. Dette kan resultere i ujævn temperaturfordeling og en reduceret komfort for personerne.
Den varme luft fra kølebaflen vil langsomt synke ned i rummet og blande sig med den eksisterende luft, hvilket bidrager til et ensartet og behageligt klima. Ved at holde indblæsningstemperaturen inden for det anbefalede område kan problemer med lagdeling af temperaturen undgås, hvilket sikrer, at hele rummet opvarmes effektivt.

Driftsbetingelser i videoen
Primærluftens temperatur: 18 °C
Luftmængde: 40 L/s (0,04 m³/s, 84,8 CFM)
Kanaltryk: 80 Pa
Fremløbstemperatur på vandkredsen: 35 °C
Vandflow: 0,03 l/sek. (108 l/t, 0,48 GPM)
Rumtemperatur: 21 °C
Udvendig vægtemperatur: 17 °C
Indblæsningstemperatur kølebaffel: 24 °C

Du skal tillade cookies for marketing, hvis du vil se denne type af indhold fra Swegon

Hvor skal rumtemperaturen måles?

Swegon anbefaler, at sensorer til måling og styring af rumtemperaturen placeres på en indvendig væg, ca. 1,1 meter over gulvet. Laboratorieundersøgelser har vist, at sensorer placeret i nærheden af en varmekilde i opvarmningstilstand uundgåeligt påvirkes af varmeemission, hvilket kan påvirke både drift og komfort i rummet.
Der skal også tages hensyn til solstråling, som kan opvarme sensoren. Hvis rumsensoren er monteret i nærheden af en dør, er der risiko for, at temperaturmålingen påvirkes af temperaturen i det tilstødende rum, når døren er åben.

Hvor højt kan loftet være?

Når det kommer til opvarmning fra loftet, er det vigtigt, at den varme luft når opholdszonen, hvor den er mest effektiv.
Laboratorieundersøgelser har vist, at bafler placeret i en installationshøjde på mellem 2 og 3,5 meter er optimale for at sikre funktionalitet.
En højere installationshøjde kan også fungere, men der skal tages ekstra hensyn til andre parametre som indblæsningstemperatur, luftstrømninger, rumdesign, og hvordan rummet vil blive brugt, da alle disse faktorer påvirker resultatet.

Hvilken indblæsningstemperatur skal anvendes?

Nedenfor er to driftseksempler, der fungerer godt for kølebafler.

Regulering med varmepumpe – lav indblæsningstemperatur og effektiv drift

Varmepumper fungerer bedst ved lave indblæsningstemperaturer og en relativt jævn temperaturforskel mellem indblæsning og udsugning. Dette gør det muligt at regulere systemet mere konventionelt uden at skulle fokusere meget på at opretholde et kold returløb.
Lav indblæsningstemperatur (28-40 °C): For at opretholde varmepumpens effektivitet skal indblæsningstemperaturen holdes så lav som muligt, ofte mellem 28-40 °C, afhængigt af bygningens behov. En mindre temperaturdifferens omkring 5-8 °C, fungerer ofte godt for varmepumper. Da varmepumper fungerer mere effektivt ved lavere temperaturer, kan et højere vandflow være gavnligt for jævn fordeling af varmen. Her kan traditionel termostatstyring bruges til at opretholde en stabil rumtemperatur.

Regulering med fjernvarme – kold returtemperatur og en effektiv udvinding af energi

Fjernvarmesystemer er mest effektive, når de har lave returtemperaturer, da dette maksimerer energiudvindingen i fjernvarmenettet. For at opnå dette skal reguleringen justeres, så vandet frigiver så meget varme som muligt, før det forlader systemet.
Lavt vandflow og højere temperaturforskel (ΔT): Ved at reducere vandgennemstrømningen har vandet mere tid til at frigive varme, hvilket resulterer i en lavere returtemperatur. Delta T (forskellen mellem fremløb og retur) skal være høj (og helst 10-15 °C), for effektivt at overføre varmen.

Skal du holde ventilationsaggregatet kørende om natten for at opfylde bygningens opvarmningsbehov?

Swegon anbefaler at køre aggregatet under kolde vejrforhold udenfor normal arbejdstid, helst med en recirkuleringsfunktion, der blokerer udendørsluft og bruger en varmeveksler for at opnå optimal energieffektivitet.
For at udtrække varme fra komfortmodulerne skal enheden være i drift og have et luftflow. Varigheden og de måneder, hvor enheden skal fungere om natten, afhænger af bygningens klimaskærm og projektets specifikke forhold.

Hvilke omkostningsbesparelser er mulige?

Brug af komfortmoduler til både opvarmning og køling i stedet for traditionelle løsninger med radiatorer og separate kølemoduler giver betydelige omkostningsbesparelser.

Lavere installationsomkostninger

Ved at udskifte radiatorer med komfortmoduler, der håndterer både opvarmning og køling, reduceres materialeomkostningerne og arbejdsindsatsen, hvilket gør installationen både enklere og mere omkostningseffektiv.
Et to-rørssystem til både opvarmning og køling er særligt omkostningseffektivt, da det eliminerer behovet for separate rør. Et fire-rørssystem kan også bruges for at få øget fleksibilitet.

Lavere driftsomkostninger

Komfortmoduler giver en mere jævn temperaturfordeling, hvilket bidrager til reduceret energiforbrug og forbedret komfort.
Takket være lave forsyningstemperaturer kan varmepumper fungere med en højere COP (ydelseskoefficient), hvilket reducerer både energiforbrug og varmetab i rørsystemet.

Reducerede vedligeholdelsesomkostninger

Da komfortmoduler kombinerer opvarmning og køling i ét system, reduceres antallet af enheder og komponenter, der kræver vedligeholdelse. Dette fører til lavere serviceomkostninger og en mere pålidelig løsning.
